适用于： R5

机器概览

R5 提供自动坯料更换器版本和手动坯料更换器版本。

本说明中涉及坯料更换器或坯料库的所有信息和操作步骤均不适用于手动坯料更换器版本的 R5。

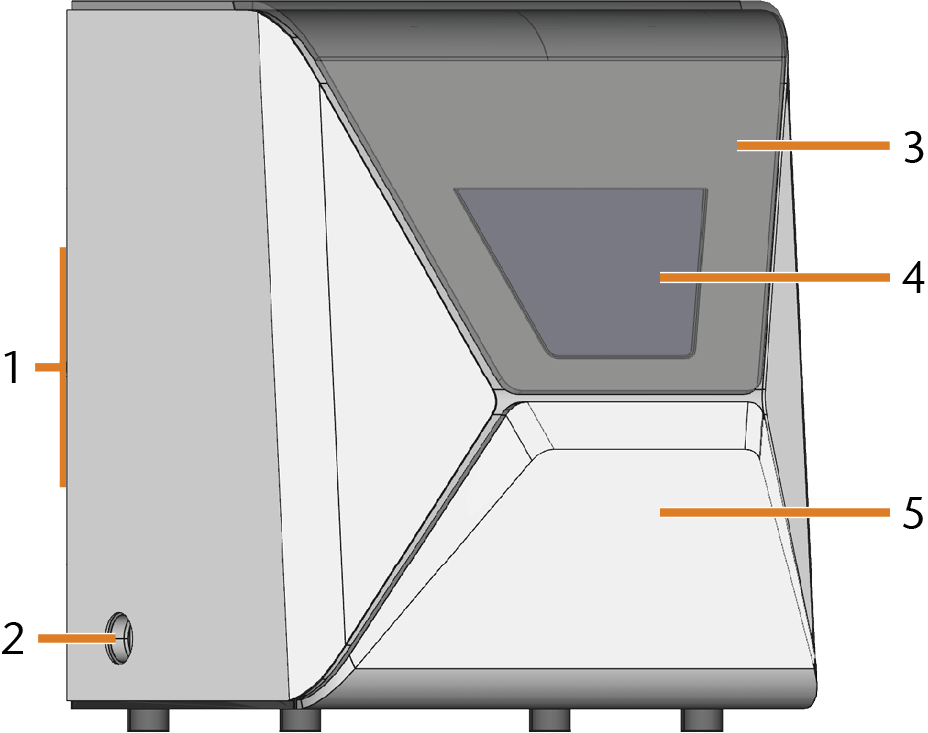

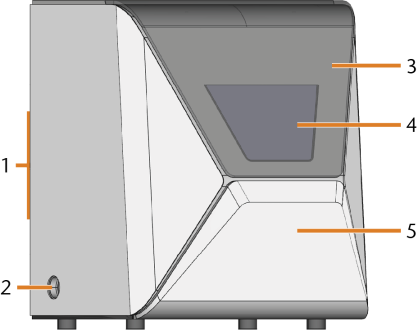

机器的正面



  1. 背面连接面板和主开关

    机器的后面

  2. 吸尘器的抽吸连接

  3. 加工室门

    加工室门

  4. 加工室的观察窗

  5. 多功能抽屉

    多功能抽屉

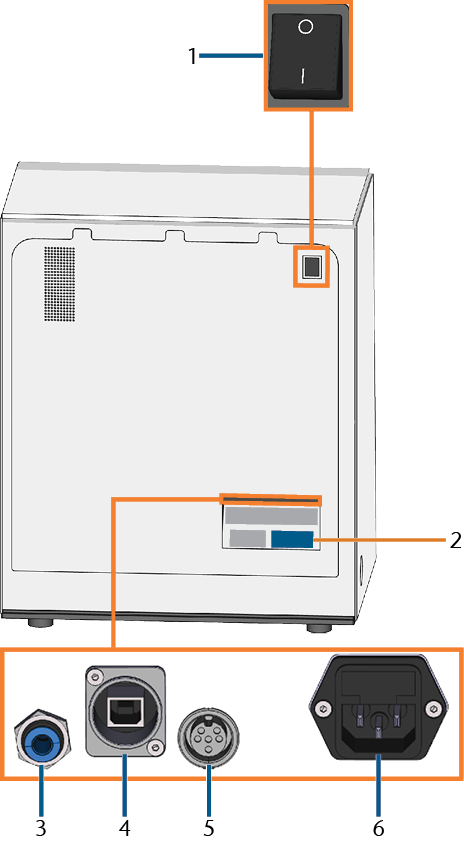

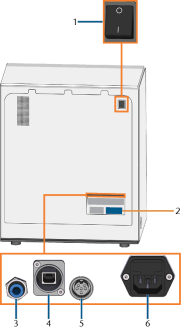

机器的后面



  1. 主电源开关
  2. 标识牌
  3. 气动连接
  4. 网口（以太网 RJ-45）
  5. 抽吸接口(6 个引脚，IEC 61076-2-106)
  6. 电源连接 包括玻璃保险丝 T6,3A L250V

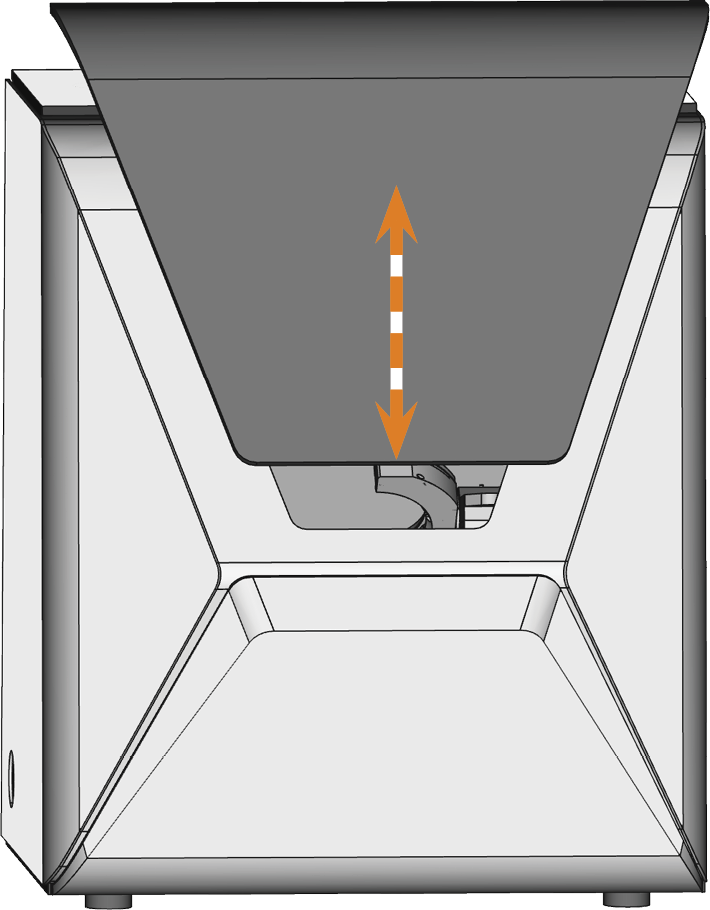

加工室门

工作仓门锁定工作仓并保护使用者在操作期间免受伤害。

工作仓门由电力操作。 您可以使用 dentalcnc 来打开和关闭门。您的无法在机器关闭或轴移动时打开门。



多功能抽屉

多功能室包含以下组件：

  • 冷却液容器
  • 坯体库
  • 压缩空气调节器

您可以通过 dentalcnc 打开和关闭多功能室。带手动坯料更换器的 R5 不配备坯料库。

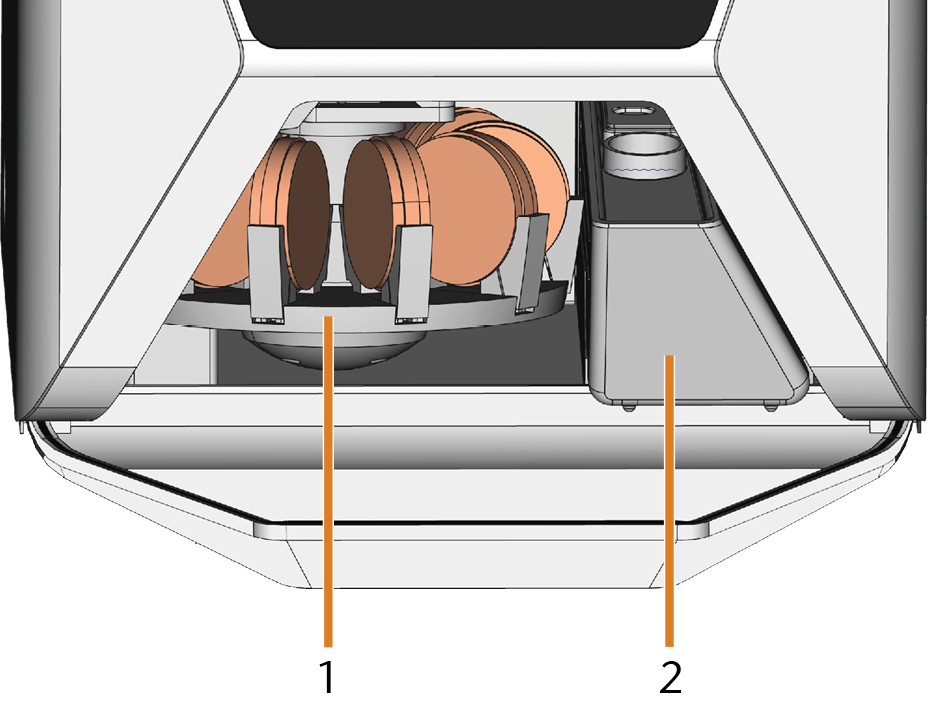

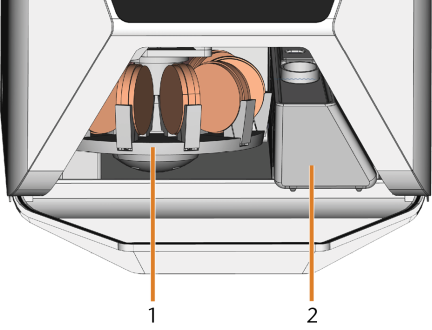

打开的多功能室（不包括圆盘）

  1. 坯体库
  2. 冷却液容器

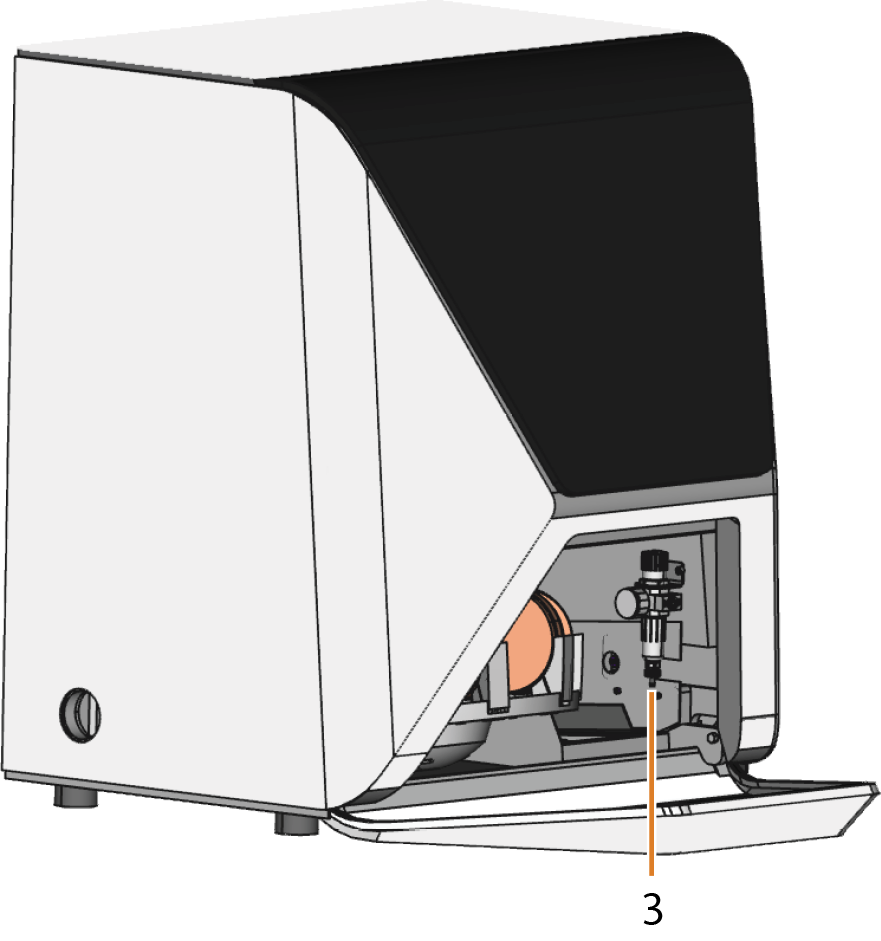

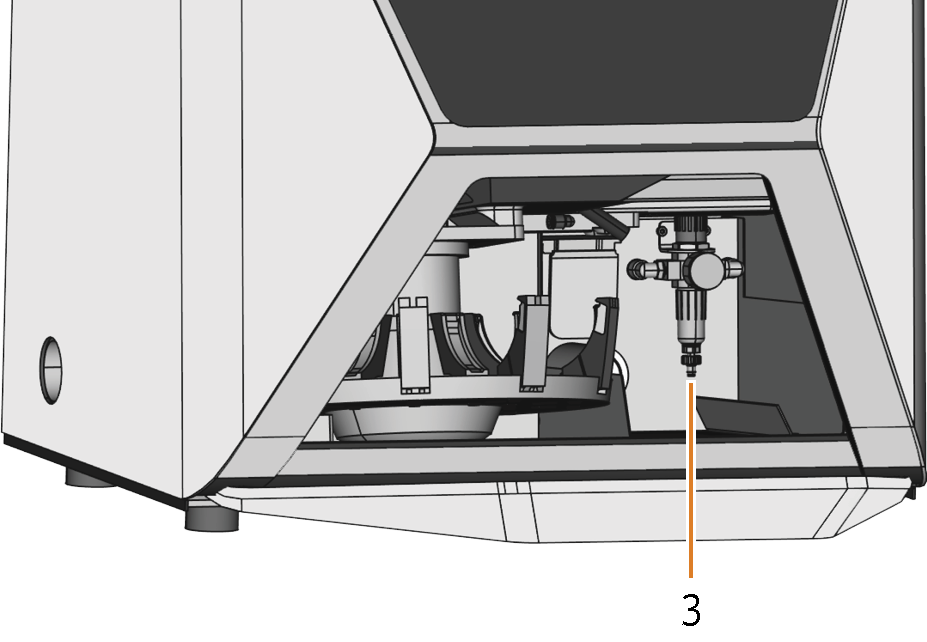

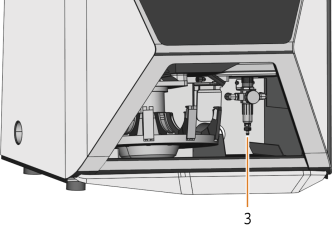

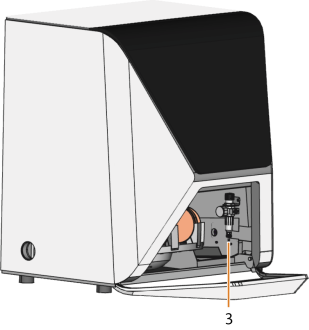

  3. 压缩空气调节器 （位置取决于不同系列）

冷却液过滤器

冷却液过滤器位于冷却液容器中。

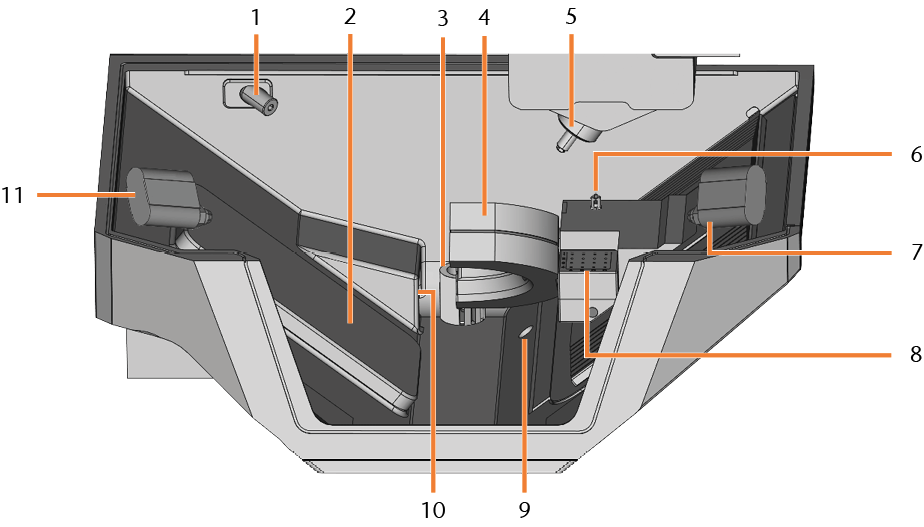

加工室

您可以在工作仓中插入坯料盘和工具。这是坯体加工的位置。



  1. 对刀仪
  2. 坯体更换器盖板
  3. 冷却液出口
  4. 坯体固定器; 旋转轴 A
  5. 主轴
  6. 测量扳手
  7. 右离子射流
  8. 刀库
  9. 紧急溢出
  10. 抽气口
  11. 左离子射流

加工室照明的颜色

颜色

状态

白色

机器已准备好运行。

您可以打开加工室门。

蓝色

机器正在运转。

工作仓门已上锁。

红色

发生机器故障。

工作仓门已上锁。

CAM 计算机

要操作机器，您将使用 Windows® 计算机（“CAM 计算机关闭 该计算机连接到您的机器并运行 dentalcam 和 dentalcnc。”）和专门为其设计的软件（“制造软件关闭 dentalcam 和 dentalcnc 软件包的术语。”）。制造软件关闭 dentalcam 和 dentalcnc 软件包的术语。包括以下组件：

  • dentalcam用于创建和计算虚拟坯料盘（“加工任务”）的 CAM 应用程序
  • dentalcnc用于处理加工任务和维护机器的 CNC 应用程序。

要创建和设计牙科物体，您还需要 CAD 应用程序（由专业经销商单独出售）。

您可能需要阅读 dentalcam 和 dentalcnc 的工作流程概述。

轴

此机器有 5 个轴：3 个线性轴和 2 个旋转轴。

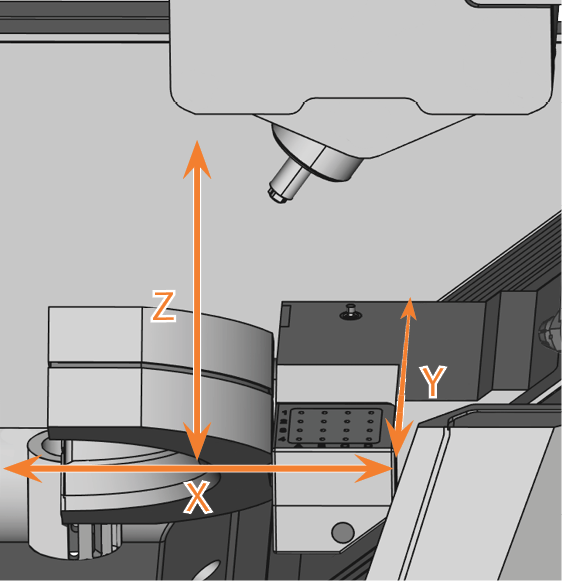

线性轴

主轴沿着这些轴移动。

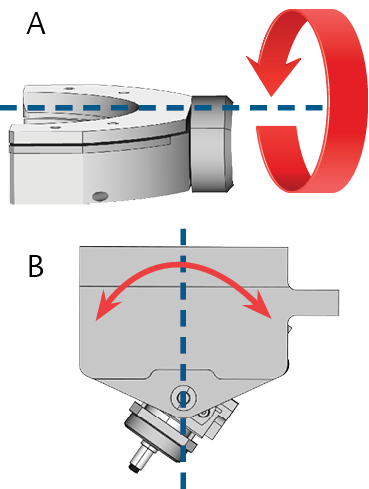

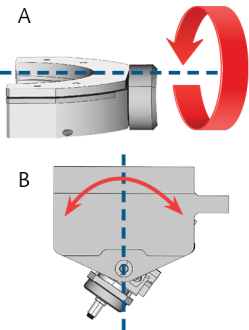

旋转轴

胚料夹具围绕这些轴旋转。



铭牌和序列号

机器的标识牌包含序列号等识别信息。您可以在以下位置找到标识牌和机器序列号： 机器的后面
