适用于： N4+

机器概览

我在哪里可以找到 N4+ 的概述？有关于 N4+ 的说明吗？

您可以使用 N4+加工不同材料的坯料盘，为牙科行业研磨出高质量的修复体。您可以在加工排版软件中找到机器可以加工的材料列表。

机器专为湿法加工而设计。

在湿加工过程中，刀具和坯料盘会不断被冷却液冷却。

机器的正面

机器的正面

  1. 背面连接面板和主开关
  2. 标识牌
  3. 用于打开加工室门的凹槽把手
  4. 加工室门
  5. 加工室的观察窗
  6. 冷却液抽屉

连接面板

连接面板

  1. 气动连接(6 毫米插入式接头)
  2. 网口（以太网 RJ-45）
  3. 电源连接 包括玻璃保险丝 T6,3A L250V
  4. 主电源开关

工作仓门锁定工作仓并保护使用者在操作期间免受伤害。您可以手动打开和关闭工作仓门。

您的无法在机器关闭或轴移动时打开门。

  • 要打开或关闭工作仓门，请向下拉或向上推。使用门上的嵌入式把手。

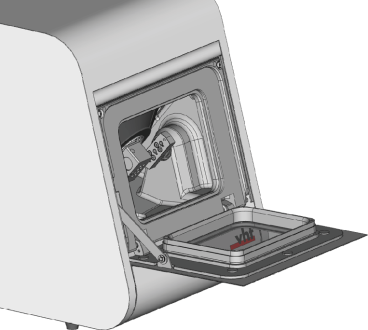

加工室门

您可以在工作仓中插入坯料盘和工具。这是坯体加工的位置。

加工室

  1. 测量扳手
  2. 刀库
  3. 主轴
  4. 喷嘴孔
  5. 坯体固定器; 旋转轴 A
  6. 冷却液出口
  7. 对刀仪

加工室照明的颜色

如果加工室照明不足，请提供额外的照明。

机器以不同的颜色照亮加工室。颜色将根据机器的状态而改变。您可以在下表中找到颜色和对应的机器状态：

颜色

状态

绿色

机器已准备好运行。

您可以打开加工室门。

白色

机器已准备好运行。

您可以打开加工室门。

蓝色

机器正在运转。

工作仓门已上锁。

红色

发生机器故障。

工作仓门已上锁。

冷却液容器位于工作仓下方的冷却液抽屉中。冷却液容器

  • 如要清理水箱，请手动将冷却液抽屉从机器中拉出。仅在工作仓门关闭且机器不运行时才能打开冷却液抽屉。立即擦去泄漏的冷却液。

打开冷却液抽屉

冷却液抽屉

  1. 冷却水箱盖
  2. 过滤篮
  3. 冷却液容器
  • 如要关闭冷却液抽屉，将其推入机器直至完全关闭。

要操作机器，您将使用 Windows® 计算机（“CAM 计算机关闭 该计算机连接到您的机器并运行 DentalCAM 和 DentalCNC。”）和专门为其设计的软件（“制造软件关闭 DentalCAM 和 DentalCNC 软件包的术语。”）。制造软件关闭 DentalCAM 和 DentalCNC 软件包的术语。包括以下组件：

  • DentalCAM用于创建和计算虚拟坯料盘（“加工任务”）的 CAM 应用程序
  • DentalCNC用于处理加工任务和维护机器的 CNC 应用程序。

要创建和设计牙科物体，您还需要 CAD 应用程序（由专业经销商单独出售）。

您可能需要阅读 DentalCAM 和 DentalCNC 的工作流程概述。

根据制造材料和加工条件不同，机器的实际发声量会有很大差异。

  • 如果机器特别大声，请检查以下操作条件：
  • 坯体固定器的清洁度
  • 车针的状况
  • 坯料盘的质量
  • 如果无法避免大声噪音，请在加工过程中佩戴耳罩。

声音测量

测量条件：

  • 已加工材料：MEDENTIKA® PreFace® 基台 钛，11.5 mm
  • 车针状态：全新

  • 测量值：声功率级

  • 根据 ISO 3746 测量，测量方法 3

确立声音发射：

操作条件

A 加权声功率级

加工

76.5 dB(A)

所有其他操作条件（车针更换、轴的移动等）

<70 dB(A)

机器的标识牌包含序列号等识别信息。您可以在以下位置找到标识牌和机器序列号： 连接面板

此机器有 4 个轴：3 个线性轴和 1 个旋转轴。

N4+: 线性轴 X, Y, Z (主轴沿着这些轴移动。); 旋转轴 A (胚料夹具围绕这根轴旋转。)

尺寸 (宽/深/高)



单位

值

占地面积 (约)

毫米

in

340 x 320

13.4 x 12.6

外壳全关闭 (约)

毫米

in

360 x 450 x 470

14.2 x 17.7 x 18.5

所需的最小操作空间 (约)

毫米

in

710 x 810 x 470

28.0 x 31.9 x 18.5

基础系统



单位

值

重量 (约)

kg

lbs

53

117

轴

–旋转轴 A



4

+190° 至 -10°

过电压类别 (IEC60664-1)



II

外部压缩空气供应



单位

值

最小/最大气压

bar

psi

4 / 8

60 / 120

推荐气压

bar

psi

4.5

65

耗气量 (约)

l/min

cfm

25/45 (在 4/8 bar 时)

0.9/1.6（在 60/120 psi 时）

空气纯度 (ISO 8573-1:2010)



固体颗粒: 3 级

水: 4 级

总含油量: 3 级

环境条件



单位

值

相对空气湿度



80%，无凝结

储存/运输环境温度

°C

°F

-20 – 60

-4 – 140

工作环境温度

°C

°F

10 – 35

50 – 95

位置类型



室内

最高海拔

米

ft

2000

6561

周围空气 (IEC60664-1)



无尘，污染等级 2

电磁辐射 (IEC 61326-1)



家用、商业和工业领域

电磁干扰辐射 (IEC 61326-1)



工业环境

主轴



单位

值

模型



SFN+ 400P （同步）

最大转速

转/分钟

80,000

连续运行时的额定功率 (S1)

W

440

不间断定期运行时的额定功率 (S6)

W

600

峰值功率 (Pmax)

W

800

夹头直径

毫米

3

车针



单位

值

刀库中刀具最大数量



8

刀具最大长度

毫米

35

标准坯料夹具



单位

值

最大坯料块尺寸（长/深/高）

毫米

45 x 20 x 20

冷却液系统



单位

值

冷却液

–加工钛合金



饮用水

水和冷却润滑剂 Tec Liquid Pro 的乳液

最大冷却液量

升

qt

3.5

3.7

声音发射

操作条件

单位

值

加工

dB(A)

(Undefined variable: GLB_ProductDataN4plus.SoundPowerLevel)

所有其他运行状态

dB(A)

<70 dB(A)

测量条件

值N4+

已加工材料

MEDENTIKA® PreFace® 钛基台，11.5 mm

刀具的状况

新

测量值

声功率级

根据

ISO 3746 进行测量，精度等级 3

连接



单位

值

气动连接，插入式接头 (直径)

毫米

6

电源连接

(和最大功耗，单位为瓦特）

V AC

Hz

W

100 – 240

50/60

640

玻璃保险丝 T6,3A L250V

网络端口

–速度



RJ-45

10BASE/100BASE-TX/1000BASE-T（自动感应）
