适用于： E5

更换保护罩

1. 准备好：

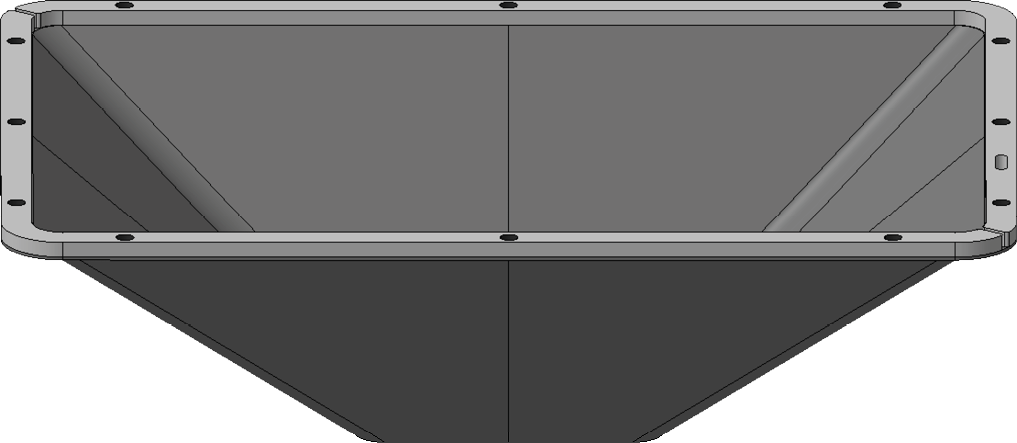

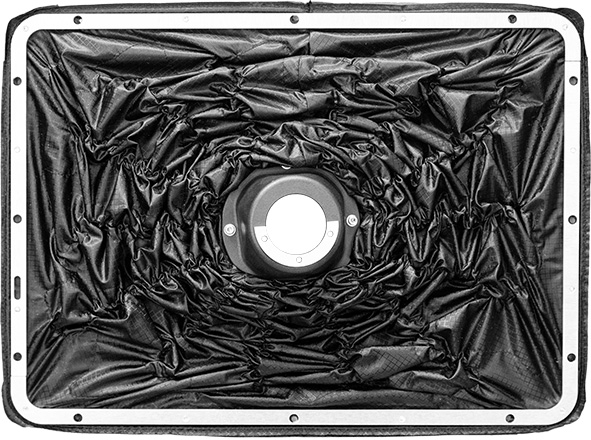

   • 1 x 备用保护罩

     • 版本 A：





     • 版本 B：





   1 x 扭力螺丝刀 1.5 Nm，带 TX20 钻头





   1 x 偏置螺丝刀 TX10





   1 x 偏置螺丝刀 TX25





   1 × 角形内六角扳手 2.5 mm（B 型防水罩）

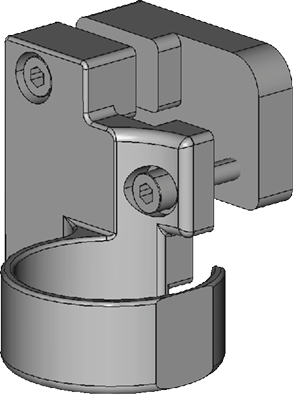

   1 × 防水罩防护件（B 型防水罩）





2. 通过在 dentalcnc 中的加工视图中选择所示图标，将轴移动到换刀位。

3. 退出 dentalcnc。

4. 打开加工室门。

5. 关闭机器的主电源开关。

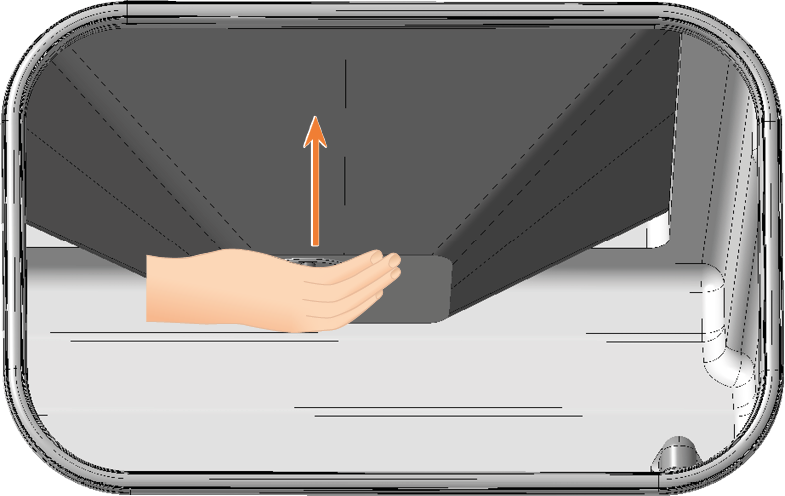

6. 用手小心地将主轴单元向上滑动至停止。





7. 如果已安装的是 A 型防水罩：

   1. 使用扭矩螺丝刀松开防水罩固定件的 6 颗螺钉。

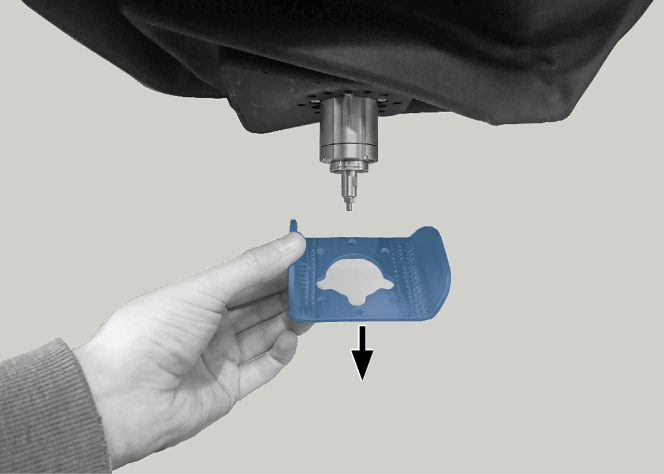

   2. 从防水罩向下拉动防水罩固定件。更换为 B 型防水罩时，不再需要防水罩固定件。

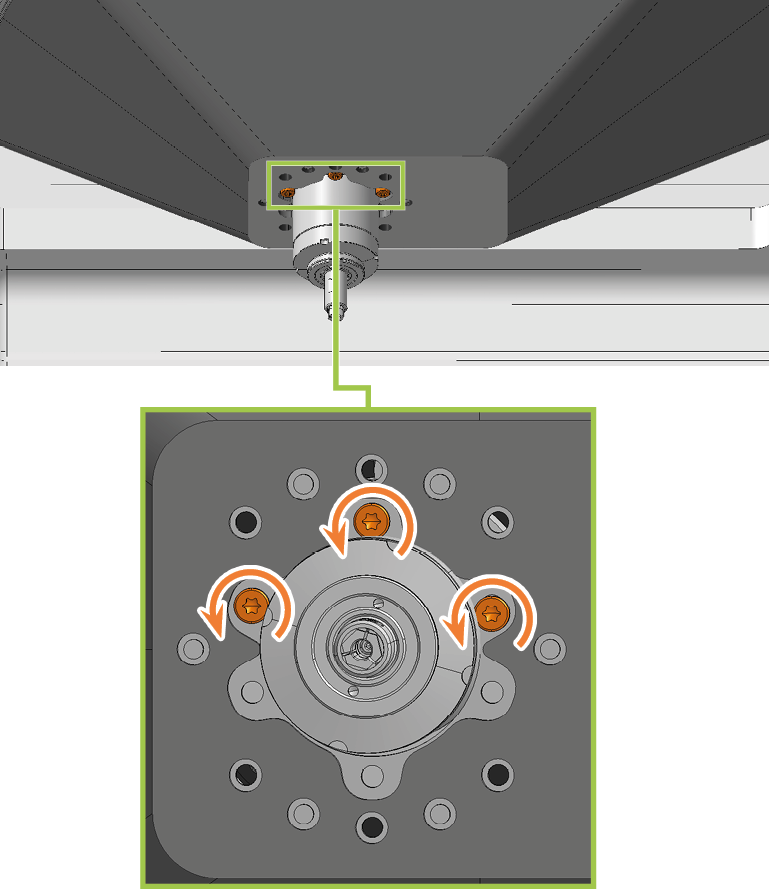

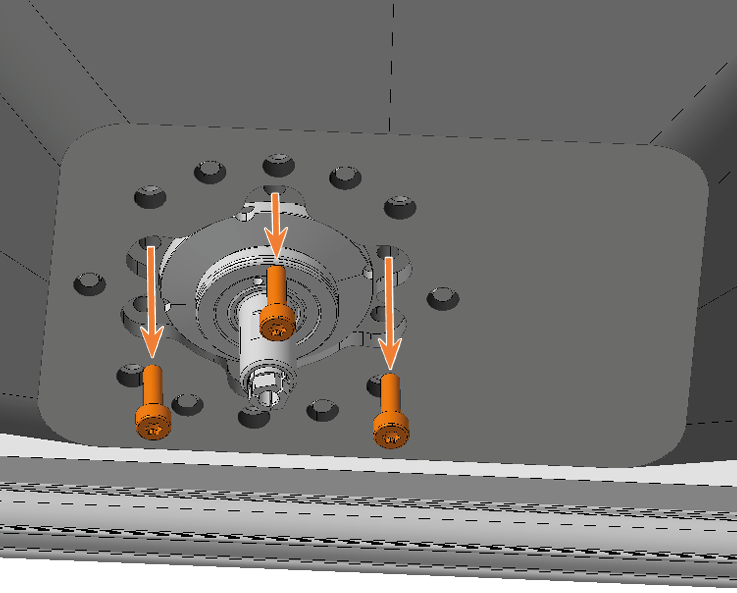

8. 使用 TX10 偏置螺丝刀松开将防水罩固定在主轴单元上的 3 个螺钉。

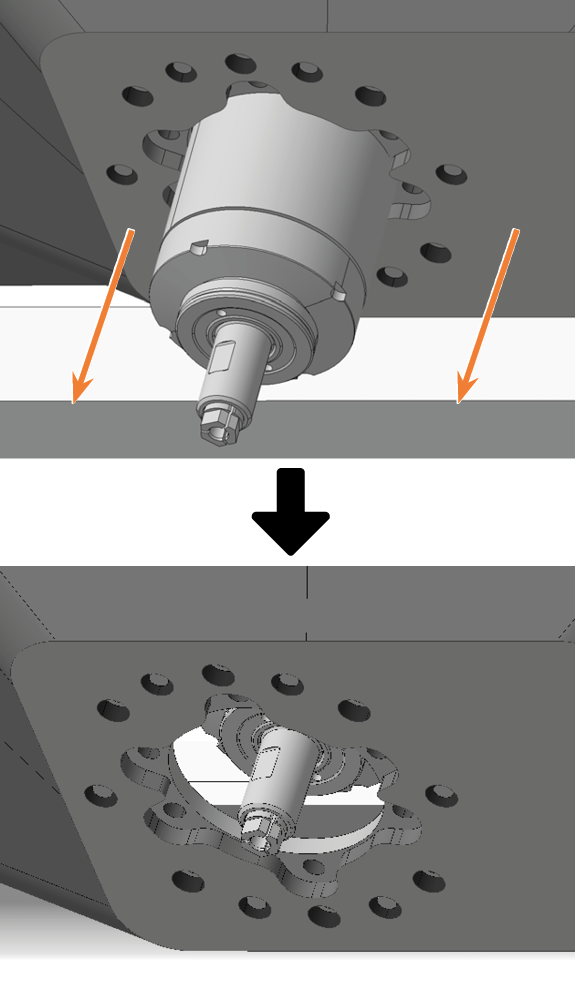

9. 将防水罩尽可能向下拉至主轴上。





10. 关闭加工室门。





11. 取出顶部维修盖：

1. 将手指探入盖子左右两侧的凹槽。

2. 将盖子从支架上取下。









12. 使用 1.5 Nm 扭矩扳手拧下固定安全盖的 4 个螺钉。

13. 取出安全盖。









14. 拆下主轴单元。

    • 在更换主轴单元时。

    • 以便更容易分离和安装防水罩。

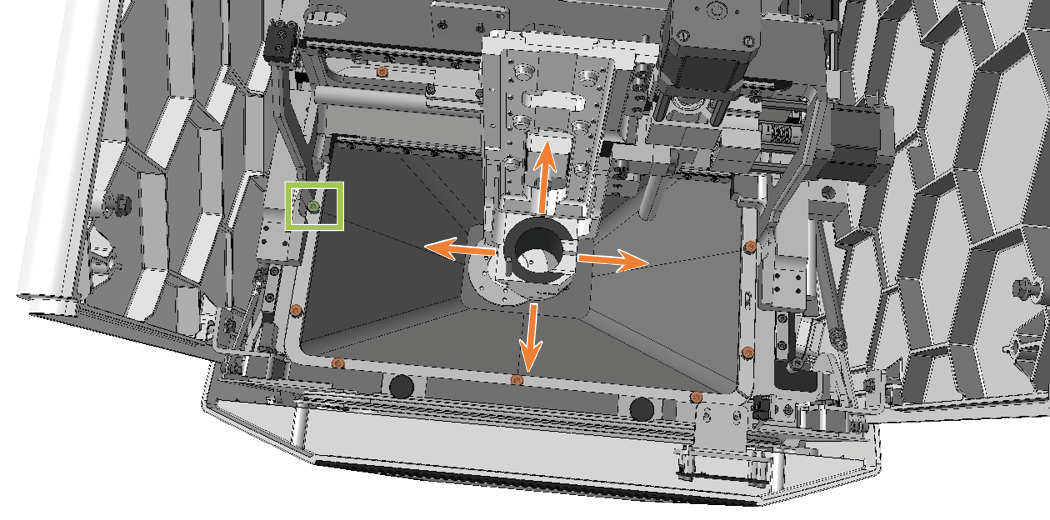

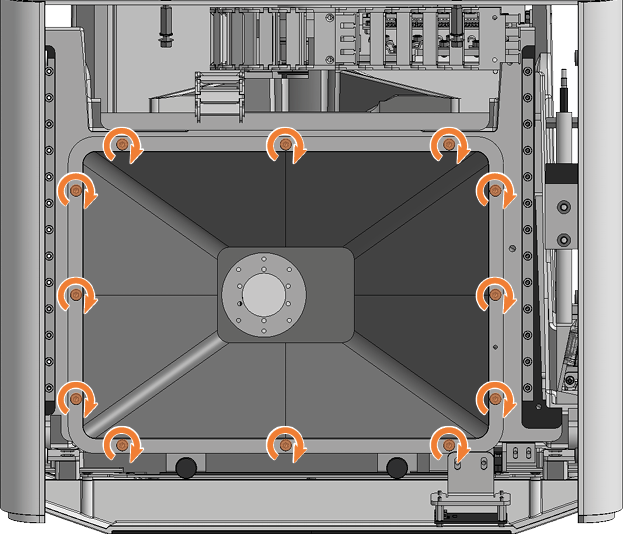

15. 在顶部维修盖后面的区域，使用 TX25 偏置螺丝刀松开固定保护罩框架的 12 个螺钉。

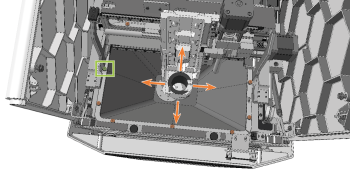

    • 要松开每个螺钉，请小心地移动主轴单元；或者请沿 X 和 Y 方向手动移动主轴支架。

    • 要松开中间左侧的螺钉（标记为绿色），螺钉必须位于凹槽中。

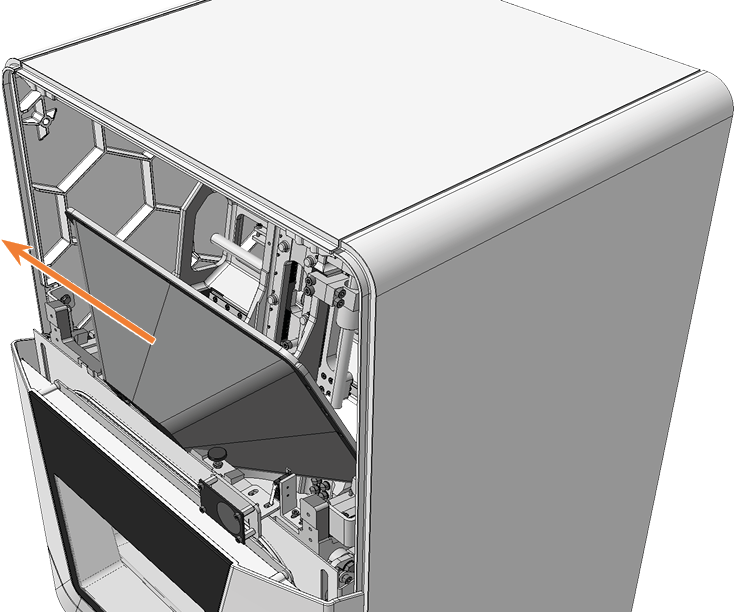

16. 将保护罩向上拉出机器。

    如果未拆下主轴单元：

    1. 仅适用于 A 型防水罩 保护罩框架分为两部分。抬起框架末端，将其向内移动。

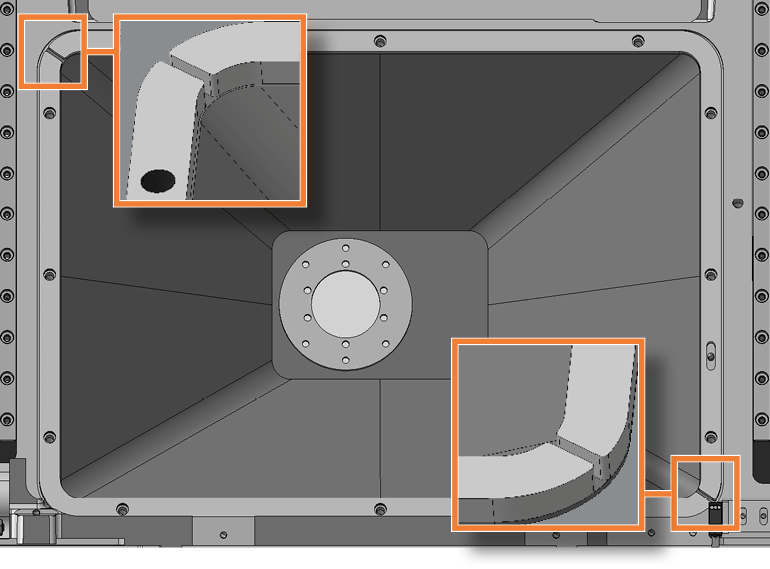

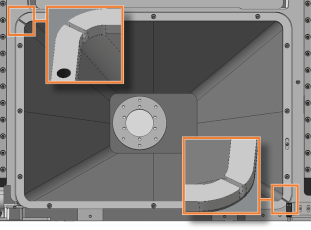

       两部分框架的末端已标记

    2. 转动保护罩，引导后部经过主轴单元底部。

    3. 将保护罩的前部向上倾斜，后部向下倾斜。

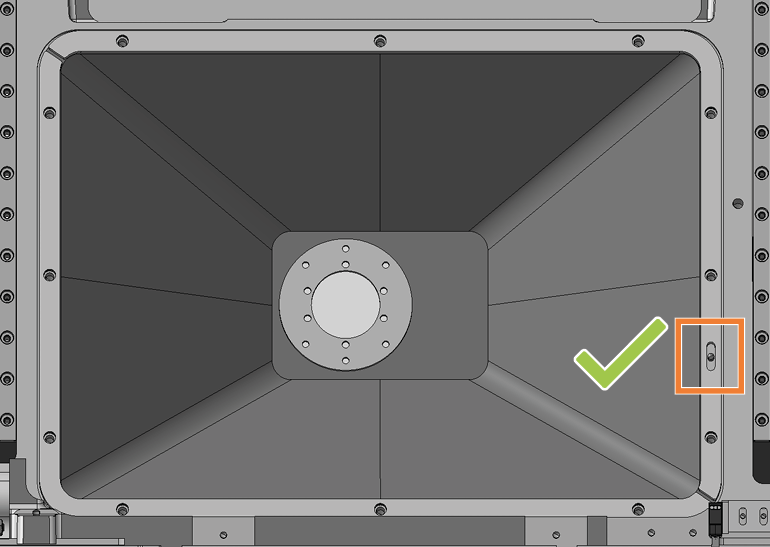

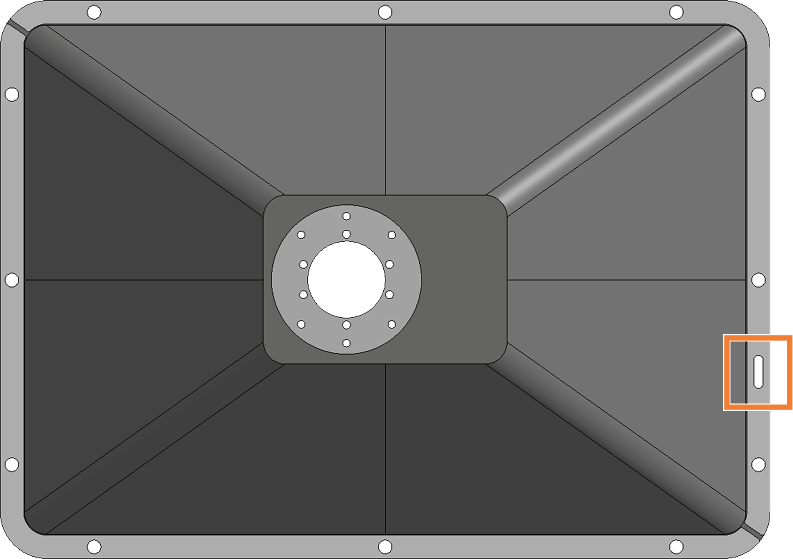

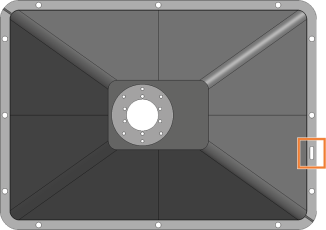

17. 调整备用保护罩，使框架中定位销（标记为橙色）的开口位于右侧。

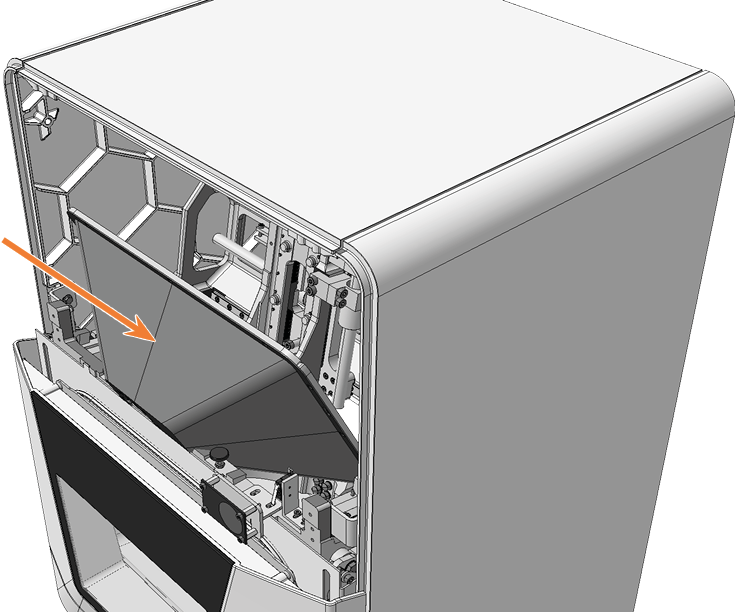

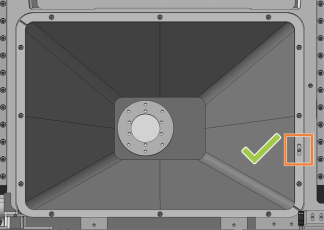

18. 将保护罩插入机器。定位销必须位于框架的相应开口中。









19. 使用 TX25 偏心螺丝刀，用 12 个螺钉拧紧保护罩框架。





20. 如果您要安装 B 型防水罩且尚未安装防水罩防护件，请先安装该部件。

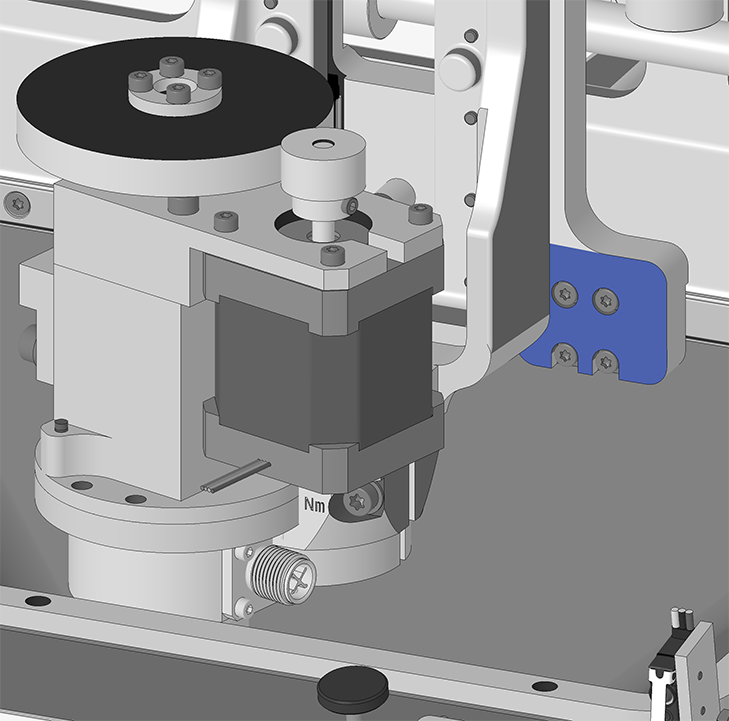

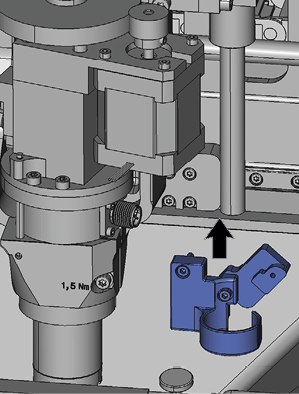

    将防水罩防护件安装在主轴单元右侧的标记支架上：

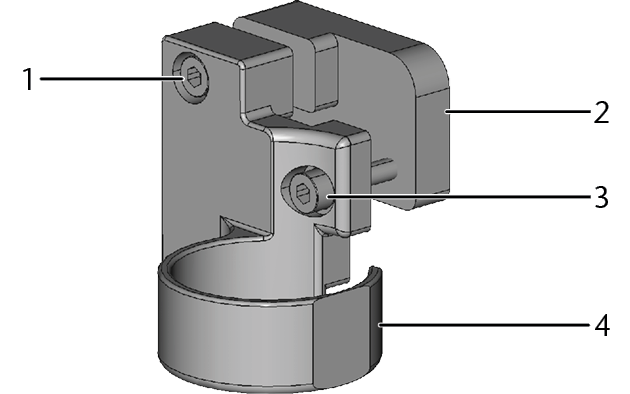

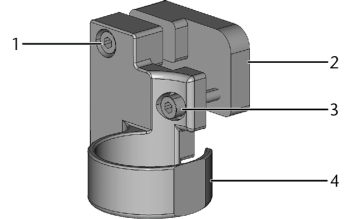

    防水罩防护件由以下部件组成：





    1. 固定螺丝 1

    2. 夹紧板

    3. 固定螺丝 2

    4. 防护环

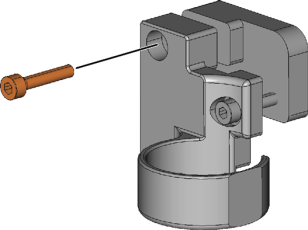

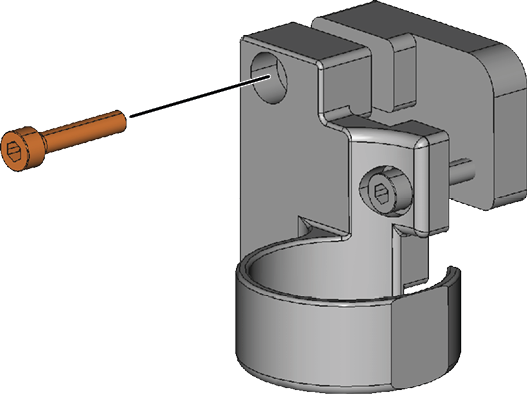

    1. 取出固定螺丝 1。





    2. 将防水罩防护件放置到支架上：

       • 夹紧板必须位于支架后方。

       • 防护环必须位于支架前方，并位于主轴单元滚珠丝杠传动机构下方。

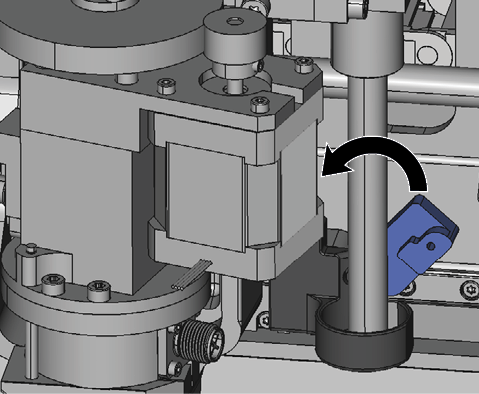

    3. 逆时针旋转夹紧板，直到夹紧板的下边缘贴合在支架上。





    4. 将固定螺丝 1 松松地拧入。

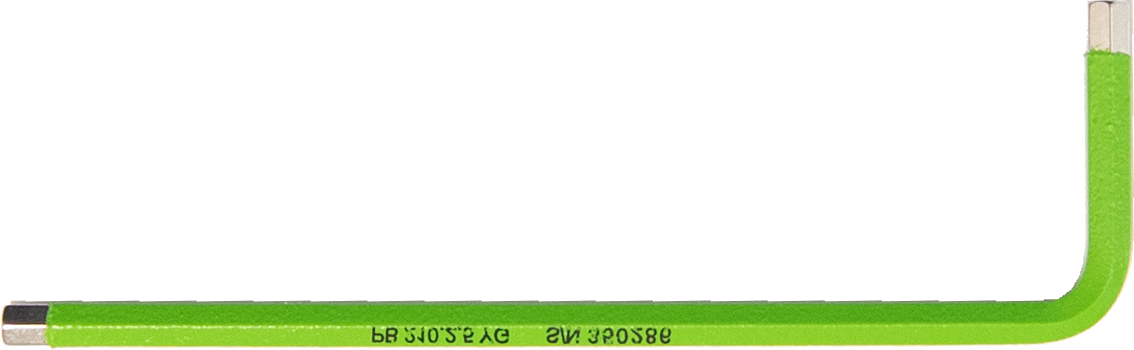

       刀具：角形内六角扳手 2.5 mm

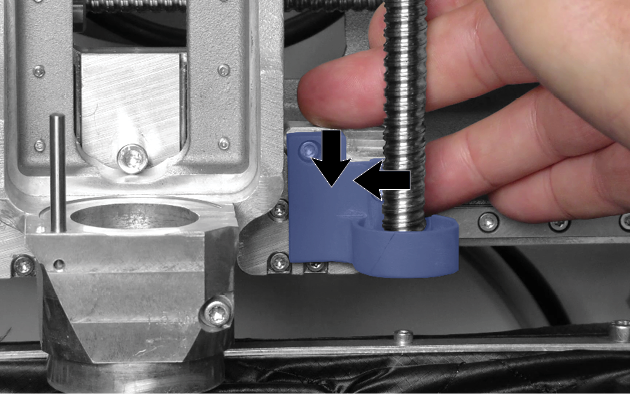

    5. 用一只手按压夹紧板，将防水罩防护件同时向下和向左推向主轴支架。





    注意！ 因过度拧紧固定螺丝导致防水罩防护件断裂

    6. 用另一只手小心拧紧固定螺丝 1 和 2，直到防水罩防护件牢固固定在支架上。

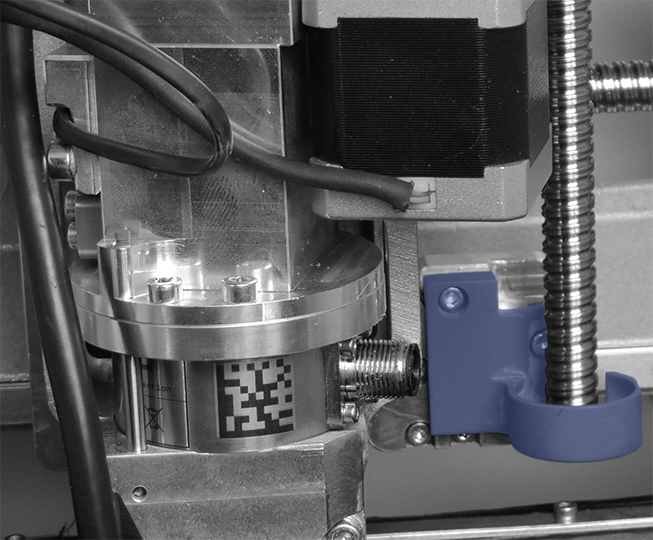

    • 防水罩防护件已正确定位并牢固安装在支架上。





21. 通过紧急解锁机构打开工作仓门。

     加工室门的紧急开门

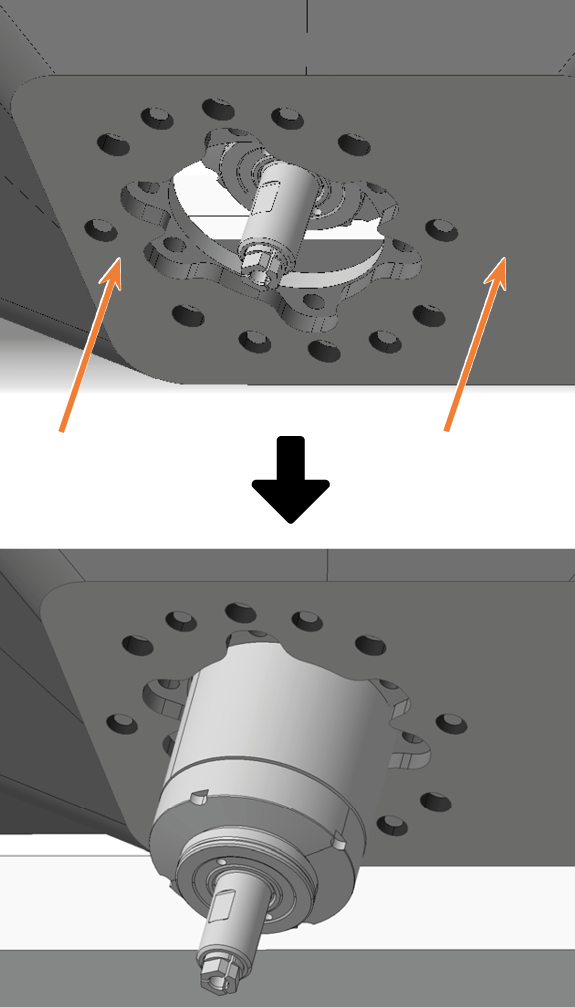

22. 将防水罩的开口向上拉过主轴直到限位位置，并保持该位置。

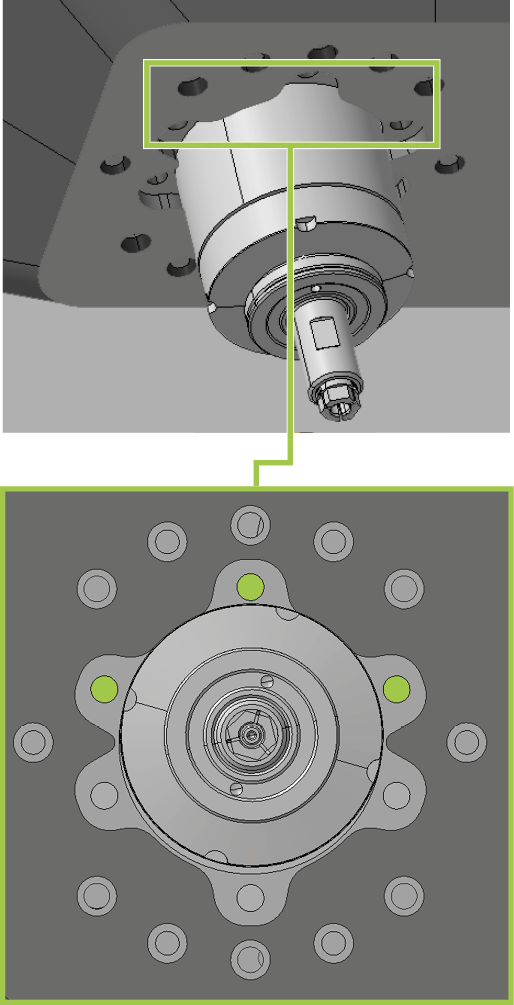

    用于固定防水罩的螺丝孔必须与主轴单元的相应螺丝孔重叠。









23. 用手沿 X 和 Y 方向小心地移动主轴单元，直到保护罩的任何一处都未张紧。

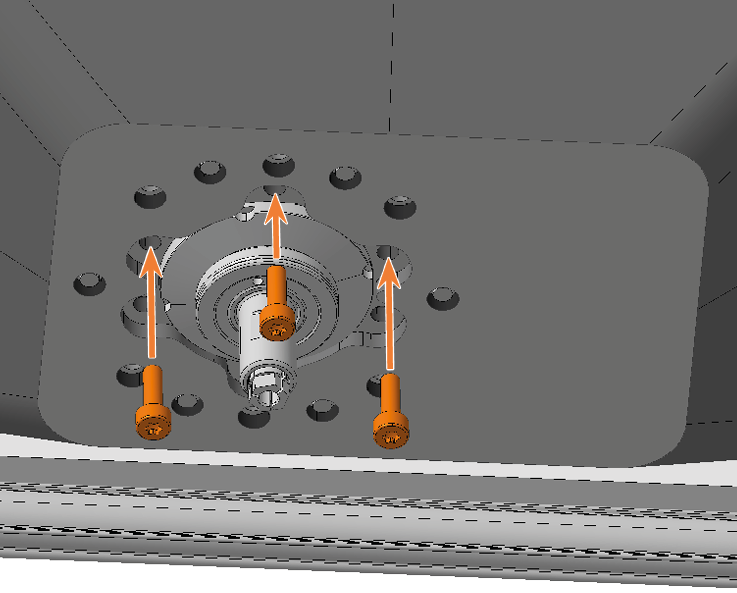

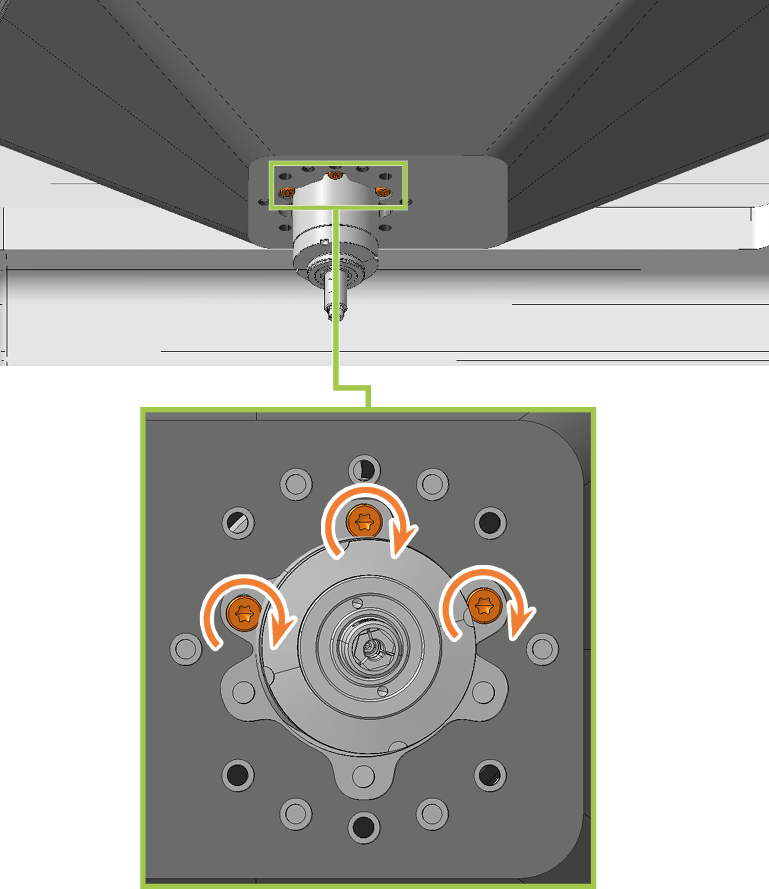

24. 使用 TX10 偏置螺丝刀，用 3 颗螺钉将保护罩拧紧到前面的螺钉孔中：

    1. 小心地放置第一个螺钉，并检查是否可以将其拧入。否则，请更正保护罩的位置。

    2. 先拧入所有螺钉，但不要拧紧。这将允许您更正保护罩的位置。

    3. 正确拧入所有螺钉后，将其拧紧。



为清晰起见，主轴显示在较高的位置。





25. 如果您安装的是 A 型防水罩：

    1. 如下图所示，对准防水罩固定件。

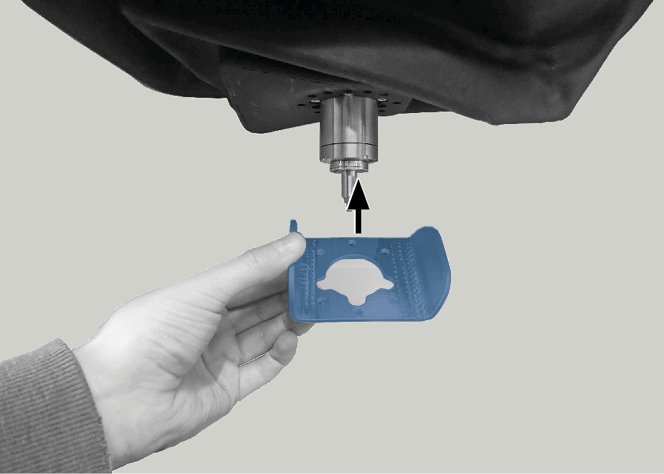

    2. 将防水罩固定件滑到主轴上，向上推动到防水罩处。

       防水罩固定件的 6 个螺丝孔必须与防水罩上的对应螺孔对齐。





    3. 使用扭矩螺丝刀用 6 颗螺丝将防水罩固定件固定：

       小心地放置第一个螺钉，并检查是否可以将其拧入。如果无法做到，请更正防水罩固定件的位置。

    4. 先拧入所有螺钉，但不要拧紧。这将允许您更正防水罩固定件的位置。

    5. 正确拧入所有螺钉后，将其拧紧。





26. 关闭加工室门。





27. 放置安全盖，使 4 个螺丝孔位于机器外壳的 4 个螺丝孔上方。

28. 使用 1.5 Nm 扭矩扳手将安全盖拧到机器外壳上。













29. 装上顶部的维修盖：

    1. 将维修盖的螺栓 （标记为橙色） 插入安全盖上的支架（标记为绿色）。

    2. 将维修盖朝着机器倾斜，直至其锁定到位。













30. 打开机器的主电源开关。

31. 启动 dentalcnc。









32. 检查机器是否正确复位，并且保护罩没有任何划伤。

    如有错误，请联系客户服务。

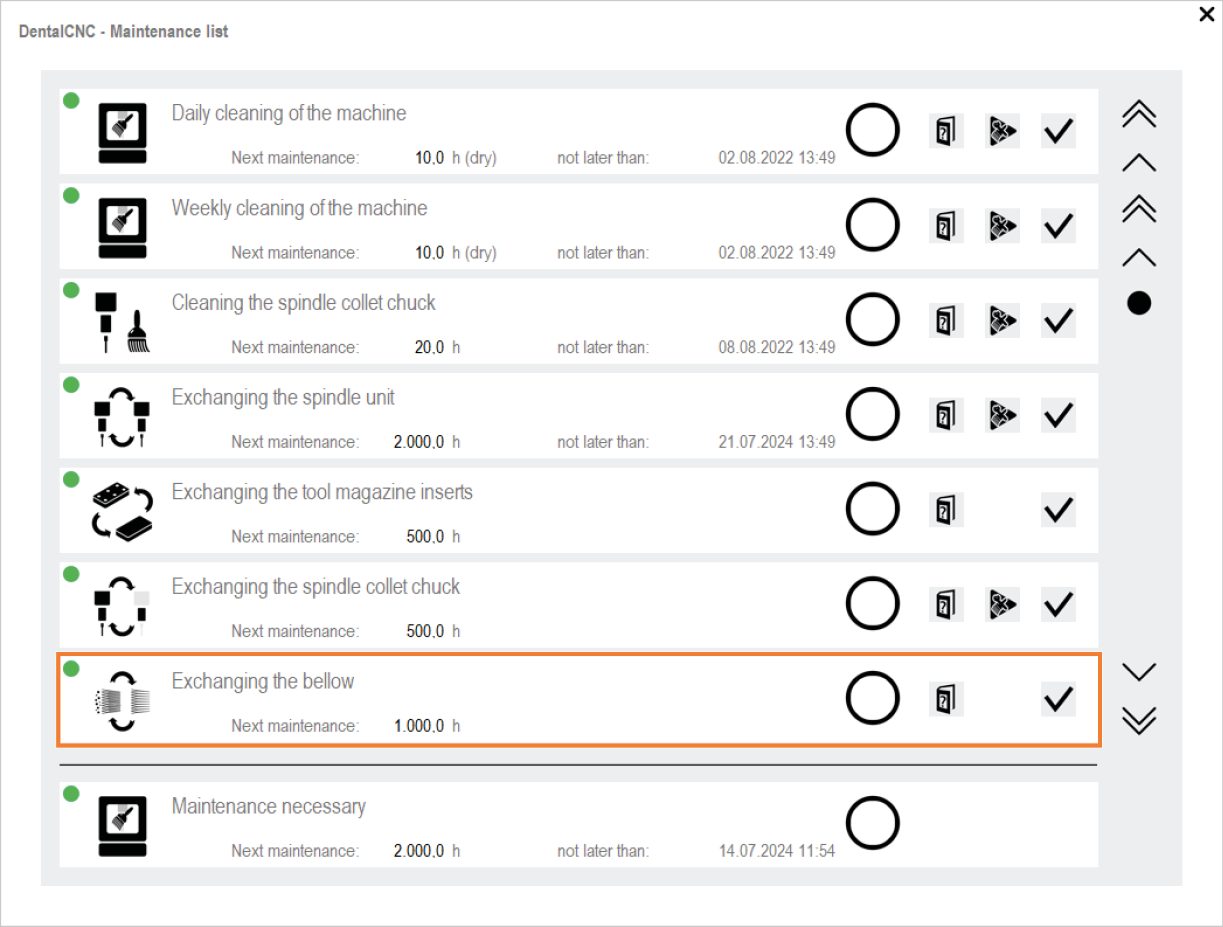

33. 在主图标栏中选择以下图标来打开 维护部分窗口：

34. 选择以下图标更换保护罩：
