Si applica a: E4

Sostituzione della pompa del refrigerante

1. Tenere a portata di mano:

   1 x Pompa del refrigerante di ricambio



   1 x Cacciavite angolare TX20





   1 x Chiave 10 mm

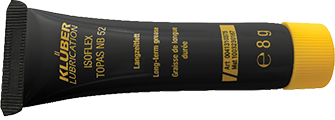

   1 x Grasso per pinza di serraggio



2. .Spegnere la macchina con l’interruttore di alimentazione principale.





3. Scollegare la macchina da tutte le linee.

4. Rimuovere il recipiente del liquido di raffreddamento dalla macchina.

5. Rimuovere il pannello laterale sinistro.

    Smontaggio e montaggio della carteratura della macchina

6. Scollegare la spina del cavo di collegamento dalla presa.





7. Tagliare le 4 fascette serracavi che fissano il tubo di aspirazione.

8. Estrarre il tubo di aspirazione dal tubo di immersione. Raccogliere il liquido che fuoriesce con un panno.









9. Scollegare il tubo flessibile dalla valvola di non ritorno. Raccogliere il liquido che fuoriesce con un panno.

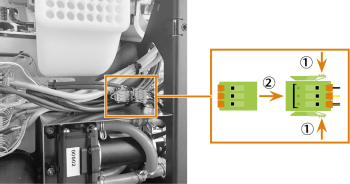

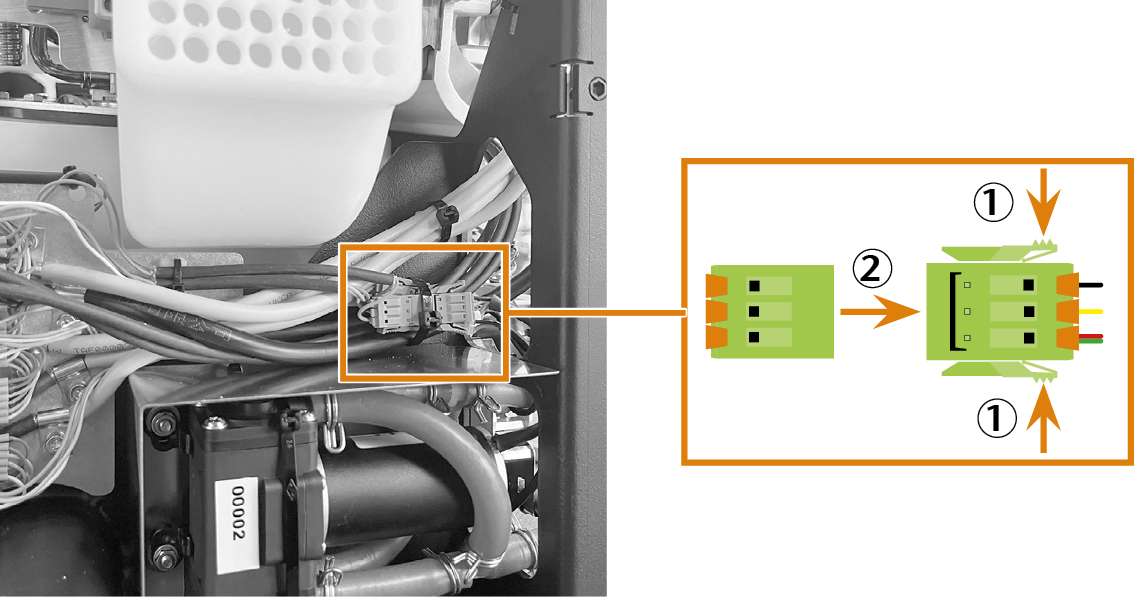

10. Scollegare la spina del cavo di collegamento dalla presa.

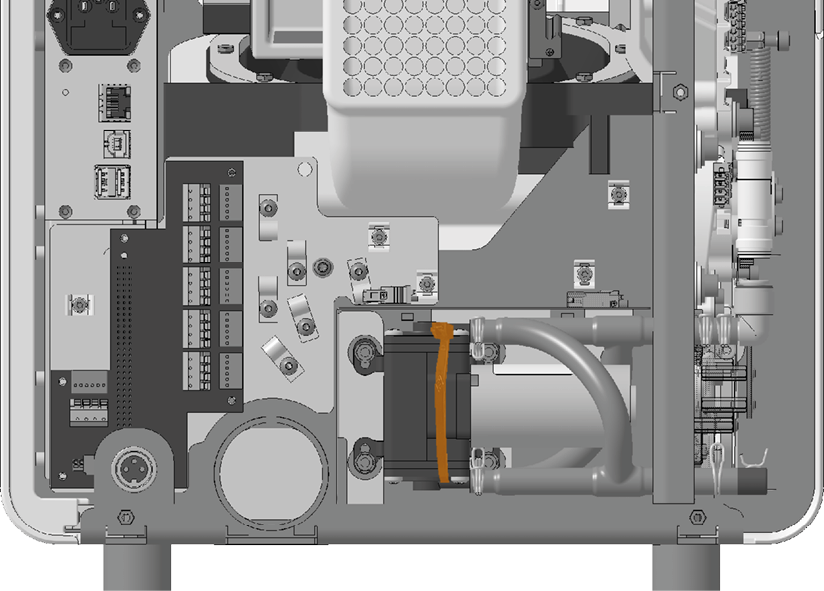

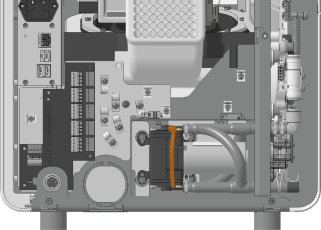

11. Aprire la fascetta serracavi riutilizzabile (contrassegnata in arancione) che fissa la pompa del refrigerante.

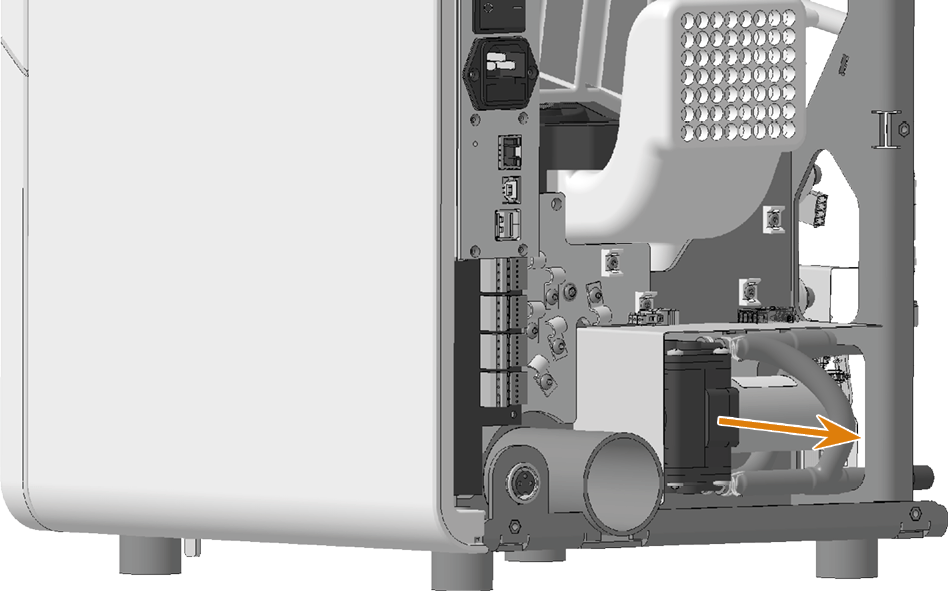

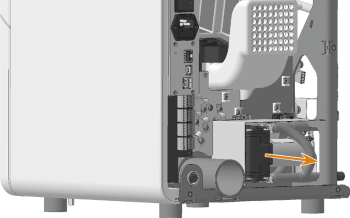

12. Estrarre la pompa del refrigerante dal supporto e rimuoverla dalla macchina.

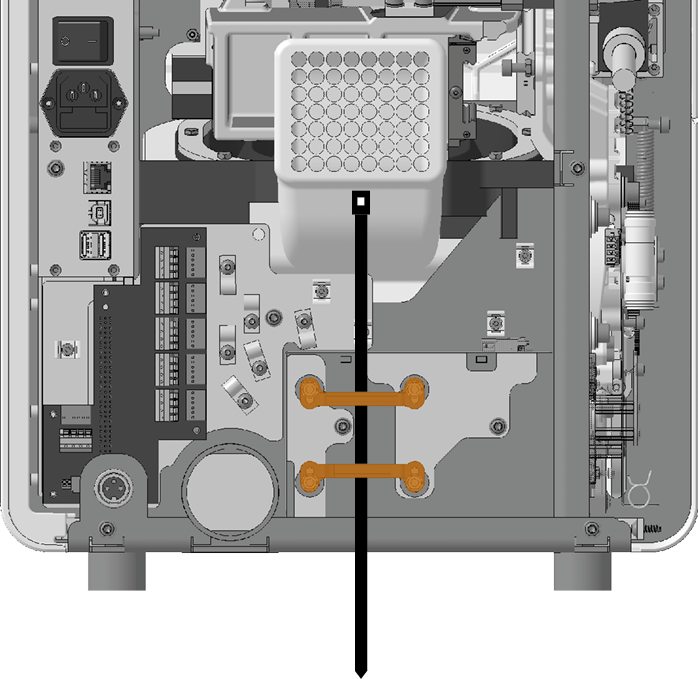

13. Posizionare la fascetta serracavi in dotazione dietro il supporto (contrassegnato in arancione) della pompa del refrigerante.

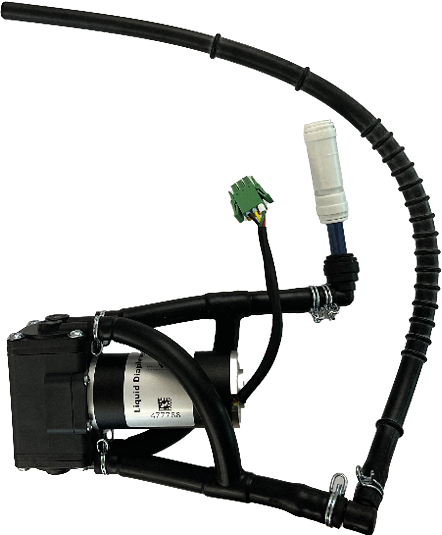

14. Prendere la pompa del refrigerante di ricambio e posizionarla nella macchina:

    1. Far passare le connessioni del tubo flessibile e il cavo di collegamento attraverso l'apertura laterale.

    2. Premere la pompa del refrigerante nel supporto fino a sentire uno scatto.

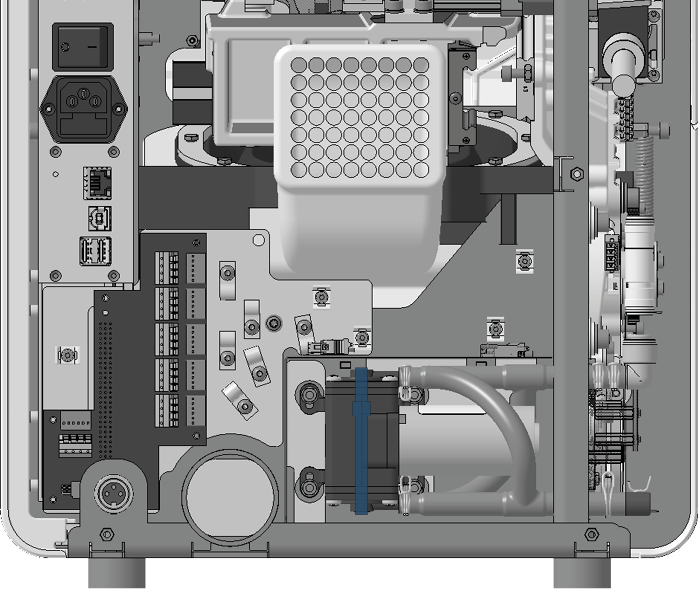

15. Fissare la pompa del refrigerante con la fascetta serracavi (contrassegnata in Arancione).

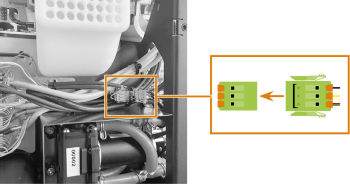

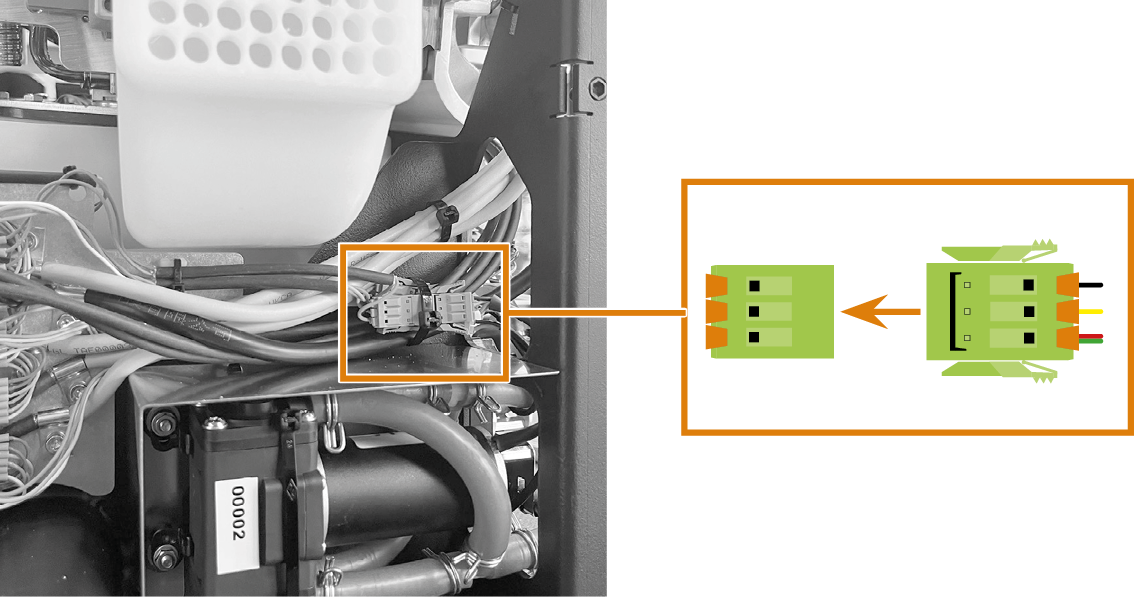

16. Collegare il cavo della pompa del refrigerante al relativo collegamento della macchina.

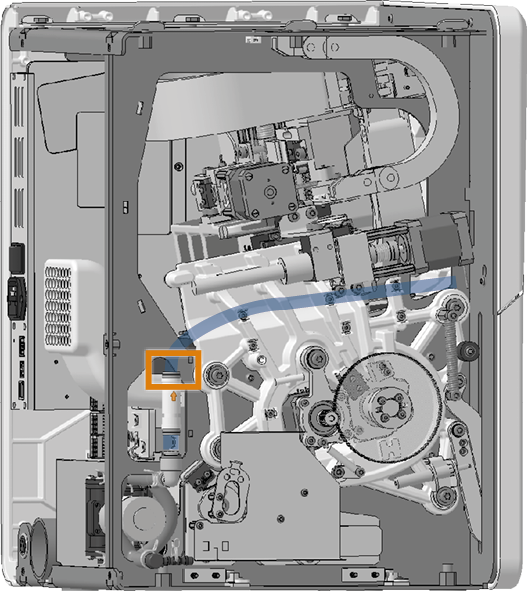

17. Collegare il tubo flessibile alla valvola di non ritorno.





18. Ingrassare il tubo di aspirazione con una piccola quantità di grasso per pinza di serraggio.

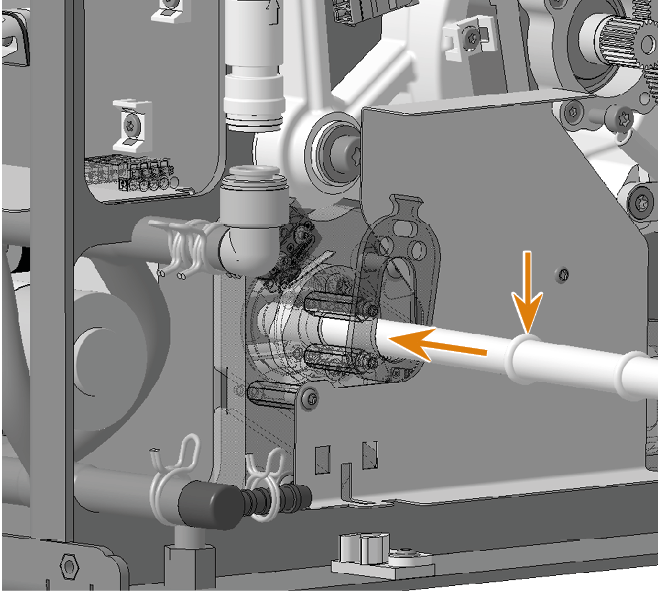

19. Inserire il tubo di aspirazione di ricambio nel tubo di immersione fino all'ispessimento.





20. Fissare il tubo di aspirazione con 4 fascette serracavi. Assicurarsi che gli ispessimenti del tubo di aspirazione siano posizionati negli incavi.









21. Assemblare la carteratura della macchina.

     Smontaggio e montaggio della carteratura della macchina

22. Accendere la macchina con l’interruttore di alimentazione principale.



23. Avviare dentalcnc.


24. Aprire la finestra della sezione Manutenzione con la seguente icona nella barra delle icone principale:

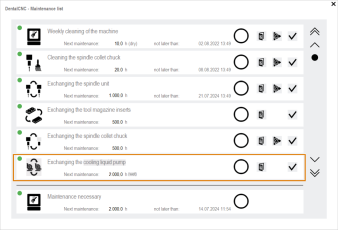

24. Selezionare l’icona seguente della voce Sostituire pompa del refrigerante:
