Elemente und 3D-Perspektive in der Rohlingsanzeige

Für präzises Editieren von Rohlingen wählen Sie die Perspektive so, wie es für den aktuellen Schritt am hilfreichsten ist. Für eine bessere Sichtbarkeit blenden Sie Elemente ein oder aus.

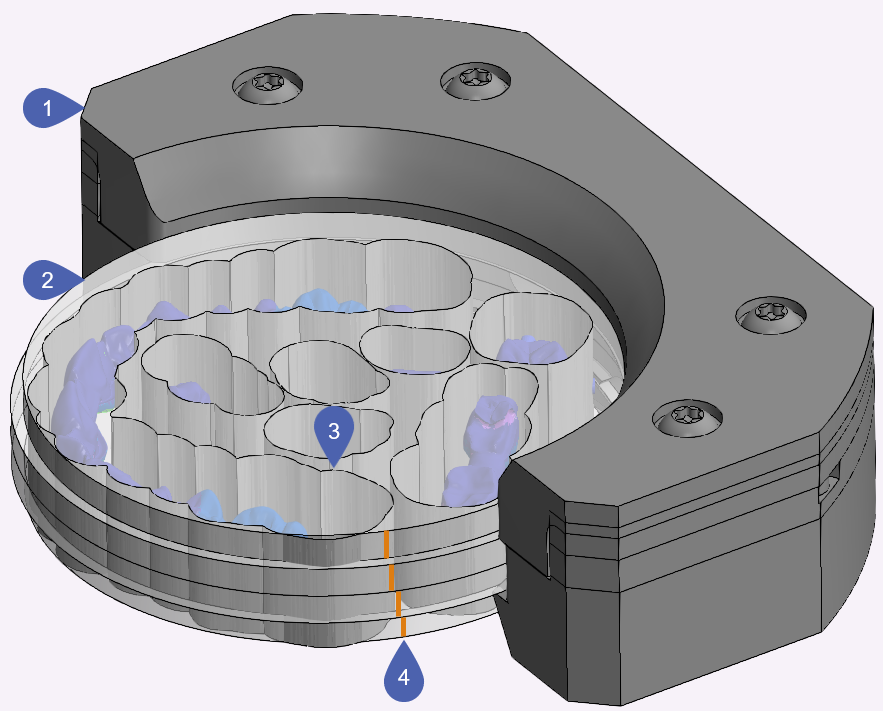

Beispiel: Ronde mit 4 Farbschichten im Rohlingshalter der R5

1	Rohlingshalter
2	Rohling
3	Rand des Werkzeugraums
4	Farbschichten (nur falls für Rohling aktiviert)

Symbole zum Steuern der Rohlingsanzeige

Über folgende Symbole steuern Sie die Perspektive der Rohlingsanzeige:

Statische 2D-Draufsicht

Unteransicht mit anpassbarer 3D-Perspektive

Seitenansicht mit anpassbarer 3D-Perspektive

Über folgende Symbole bestimmen Sie die Sichtbarkeit einzelner Elemente:

Rohlingshalter einblenden/ausblenden

Rohling einblenden/ausblenden

Farbschichten einblenden/ausblenden

Werkzeugbereiche einblenden/ausblenden
