Gilt für: trimcam

Neue Aufträge erstellen

Ein Auftrag enthält alle erforderlichen Daten, die zum Beschneiden einer oder mehrerer Zahnschienen benötigt werden: 3D-Daten, Sockel- und Beschnittparameter, berechneter Fräspfad etc.

Schritt 1: Auftrag anlegen

Sie erstellen einen neuen Auftrag auf der Startseite der trimcam.

1. Wählen Sie Neuer Auftrag.

2. Benennen Sie den Auftrag über das Eingabefeld Name des Auftrags:.
   Der Name darf keine Umlaute oder Sonderzeichen enthalten.

3. Wählen Sie Erstellen.

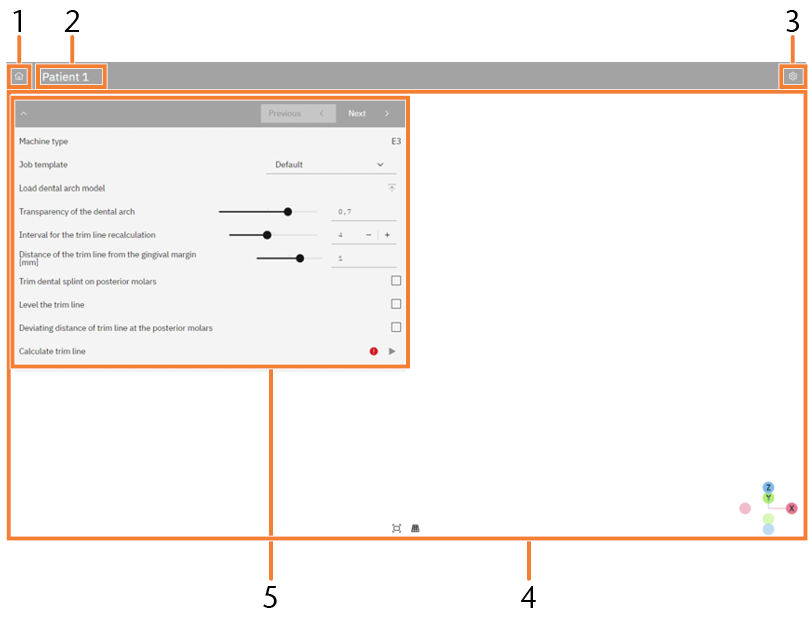

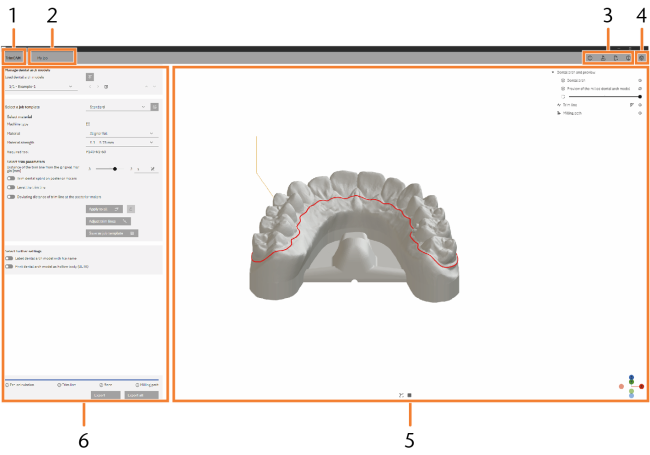

   • trimcam legt den Auftrag an und die Auftragsansicht öffnet sich.

Schritt 2: Zahnbogenmodelle importieren

Sie importieren Zahnbogenmodelle als STL-Datei. Sie können einzelne oder für die Serienbearbeitung mehrere Zahnbogenmodelle importieren. In der Serienbearbeitung verwenden Sie ausschließlich Dateien desselben Kiefers und desselben Patienten.

trimcam kann Trimlines aus CAD-Programmen in den Dateiformaten PTS und ASC importieren.

1. Stellen Sie sicher, dass die STL-Dateien den Anforderungen der trimcam genügt.

    Anforderungen an die STL-Datei

2. Wählen Sie im Bearbeitungsbereich, unter Zahnbogenmodelle verwalten .

3. Navigieren Sie im Dateibrowser zu der / den gewünschten Datei(en) und wählen Sie diese aus.

4. (Optional) Wählen Sie alle gewünschten Trimline-Dateien aus. Stellen Sie sicher, dass Ihre Trimline-Datei(en) den folgenden Anforderungen genügen:

   • Der erste und letzte Punkt der Trimline muss derselbe sein (geschlossene Kurve).

   • Bei der Trimline-Datei und der zugehörigen STL-Datei muss Folgendes identisch sein:

     • Dateiname

     • Ordner

     • Koordinatensystem

5. Wählen Sie Öffnen.

• Das Zahnbogenmodell wird in der 3D-Anzeige angezeigt.

• (Optional) trimcam lädt die Trimline-Dateien. Der Vorgang Trimline berechnen entfällt.

3D-Anzeige

Je nach Bearbeitungsschritt sind hier der Zahnbogen mit oder ohne Sockel, die Trimline und der Fräspfad sichtbar. Sie können die 3D-Anzeige Ihren Bedürfnissen anpassen.

• Falls mehrere Zahnbogenmodelle bearbeitet werden, wählen Sie im Bearbeitungsbereich das Zahnbogenmodell, das in der 3D-Anzeige dargestellt wird.

• Um bestimmte Elemente (Zahnbogen, Vorschau des gefrästen Modells, Trimline und Fräspfad) ein- oder auszublenden, wählen Sie .

• Um die Transparenz des Zahnbogenmodells anzupassen, verwenden Sie den Schieberegler.

• Um die Trimline manuell anzupasen, wählen Sie .

• Drehen Sie die das Zahnbogenmodell mit gedrückter linker Maustaste oder Mausrad (je nach Einstellung).

• Verschieben Sie das Zahnbogenmodell mit gedrückter rechter Maustaste.

• Vergrößern oder verkleinern Sie das Zahnbogenmodell durch Scrollen des Mausrads.

• Um das Zahnbogenmodell zu zentrieren, wählen Sie .

• Um zwischen isometrischer und perspektivischer Ansicht zu wechseln, wählen Sie .

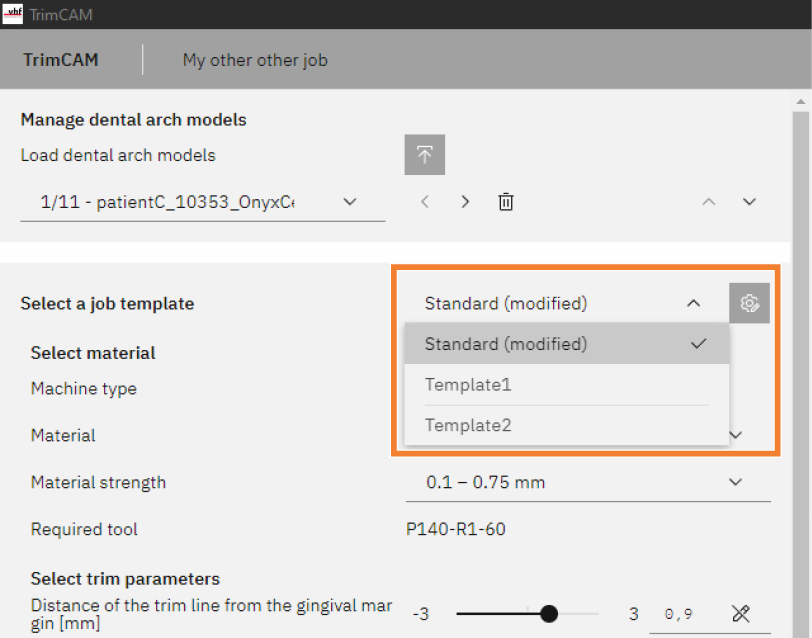

Schritt 3: Auftragsvorlage verwenden

In Auftragsvorlagen werden die Beschnitt-, Sockel- und Materialparameter gespeichert. In neuen Aufträgen ist die Standardvorlage ausgewählt.

• Um eine andere Auftragsvorlage zu verwenden, wählen Sie die Vorlage in der Auswahlliste.





  Weitere Informationen zu Auftragsvorlagen:

   (Optional) Auftragsvorlagen verwalten

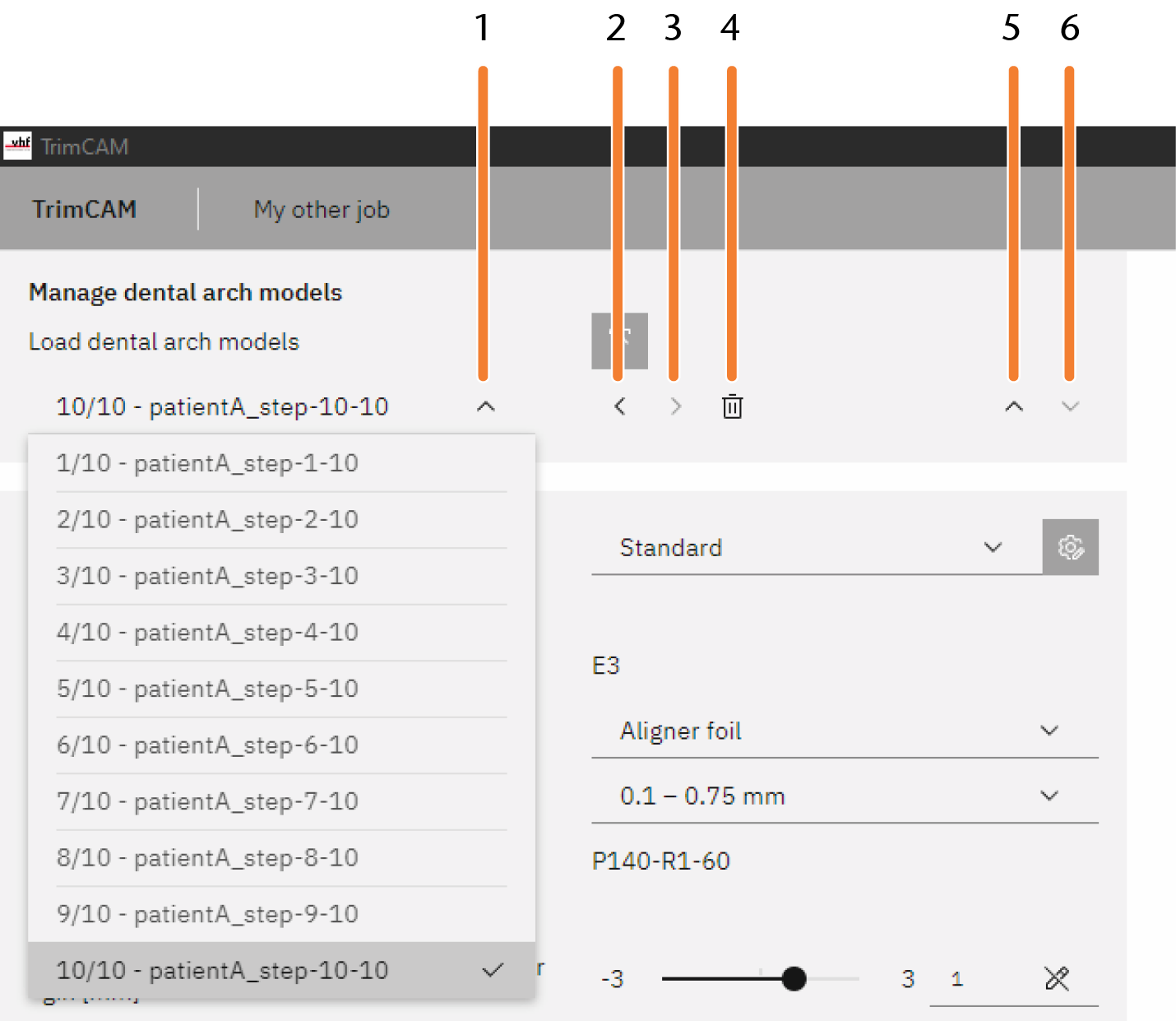

Schritt 4: Serienbearbeitung

trimcam ermöglicht die Serienbearbeitung für mehrere Zahnbogenmodelle, die jeweils einzelne Behandlungsschritte bei einem einzigen Patienten darstellen.

• Laden Sie im Bereich Zahnbogenmodelle verwalten alle zugehörigen Zahnbogenmodelle in den Auftrag.

  • Um geladene Modelle zu wählen, verschieben und löschen, verwenden Sie die Steuerelemente.

• Legen Sie die gewünschten Parameter für die einzelnen Zahnbogenmodelle individuell fest.

   Bearbeitungsparameter des Auftrags definieren

Schritt 5: Bearbeitungsparameter des Auftrags definieren

trimcam startet die Berechnung des Auftrags und erkennt die Trimline automatisch, sobald Sie das erste Zahnbogenmodell importiert haben. Beachten Sie Folgendes:

• Wenn Sie einen Parameter ändern, wird die Berechnung automatisch aktualisiert.

  Sie können alle Parameter über einen Schieberegler oder eine Auswahlliste festlegen. Sie können keine Zahlenwerte direkt eingeben.

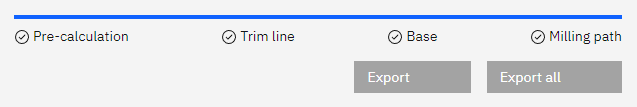

• Den Status des ausgewählten Zahnbogenmodells erkennen Sie am Fortschrittsbalken im Bearbeitungsbereich.





• Sie können zwischen den Zahnbogenmodellen eines Auftrags wechseln, um den Status zu prüfen.

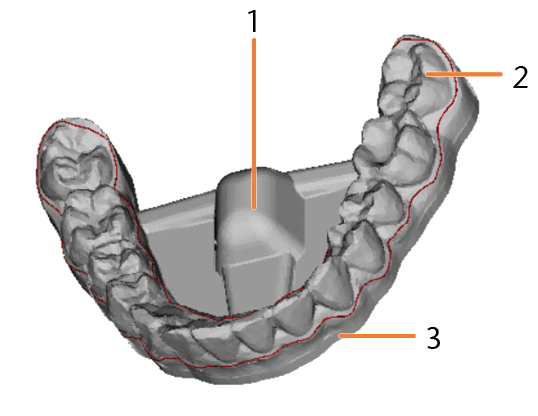

• Wenn ein Zahnbogenmodell vollständig berechnet ist, wird es mit Sockel und Maschinenaufnahme in der 3D-Anzeige dargestellt. Die Trimline wird als rote Linie dargestellt.





  1. Maschinenaufnahme

  2. Zahnbogenmodell

  3. Sockel

Material auswählen

1. Wählen Sie einen Eintrag aus der Auswahlliste Material.

2. Wählen Sie einen Eintrag aus der Auswahlliste Materialstärke.

• Das benötigte Werkzeug wird abhängig vom gewählten Material angezeigt.

Beschnittparameter wählen

1. Legen Sie den Parameter Abstand der Trimline vom Zahnfleischsaum [mm] fest.

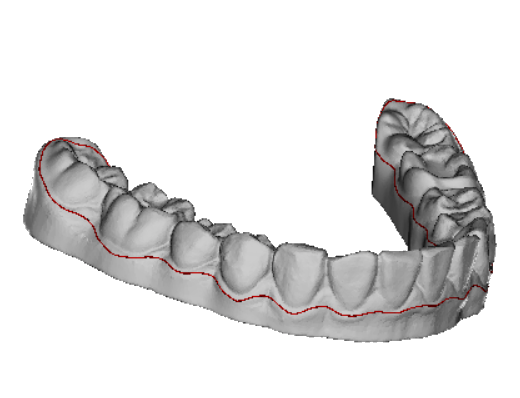

Beispiel: Abstand von 0,5 mm



Beispiel: Abstand von 3 mm

2. Um die Zahnschiene an den hinteren Molaren zu beschneiden, aktivieren Sie die Option Zahnschiene an hinteren Molaren beschneiden.

   1. Legen Sie den Parameter Beschnitt [%] fest.

      Regel: Je höher der Wert, desto stärker wird die Zahnschiene an den hinteren Molaren beschnitten.

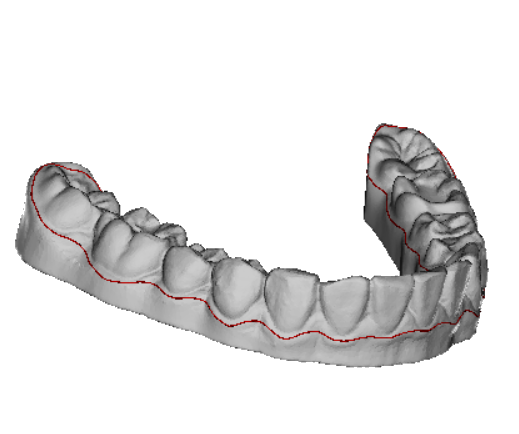

      Beispiel: Beschnitt von 0 %

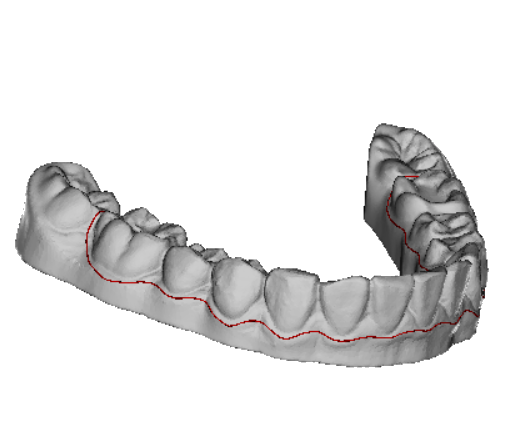

      Beispiel: Beschnitt von 100 %

   2. (Optional) Um rechts und links einen unterschiedlichen Beschnitt zu definieren, aktivieren Sie die Option Asymmetrischer Beschnitt.

      Die Angaben rechts und links beziehen sich auf die Standard-Draufsicht des Zahnbogens. Sie aktivieren die Draufsicht, indem Sie auf Z klicken.

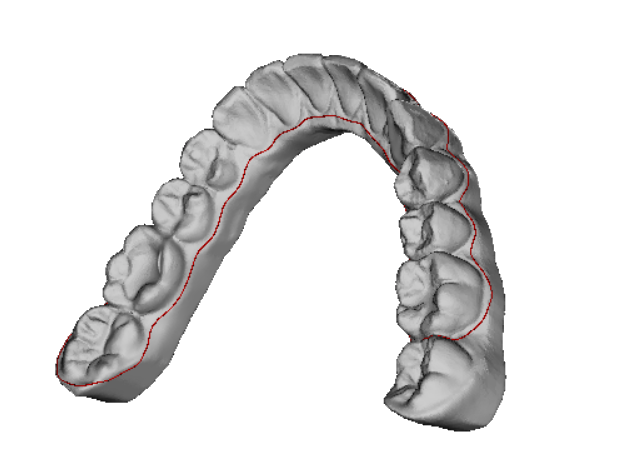

      Beispiel: Beschnitt links von 0 %, rechts von 100 %

3. Um die Trimline abzuflachen, aktivieren Sie die Option Trimline nivellieren.

1. Legen Sie den Parameter Nivellierungsfaktorfest.

   Regel: Je höher der Wert, desto flacher wird die Trimline. Je niedriger der Wert, desto mehr folgt die Trimline der Kurve des Zahnfleischsaums.

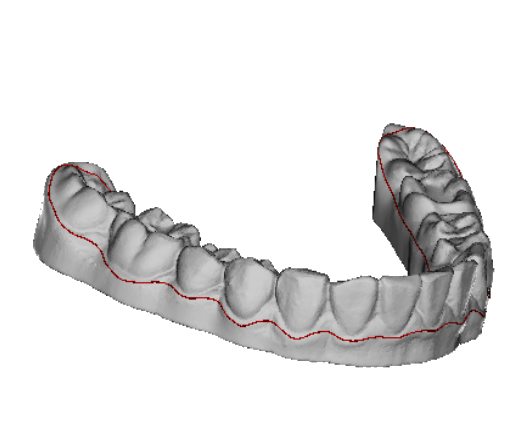

   Beispiel: Nivellierungsfaktor von 0



   Beispiel: Nivellierungsfaktor von 1,7

2. (Optional) Um einen abweichenden Nivellierungsfaktor an den oralen Zahnflächen zu definieren, aktivieren Sie die Option Abweichender Nivellierungsfaktor oral. Legen Sie den Parameter Nivellierungsfaktor oral fest.

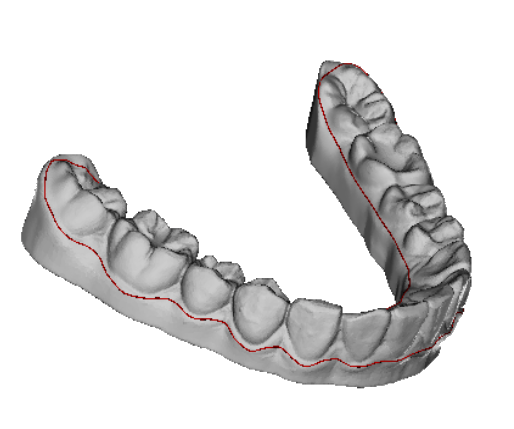

   Beispiel: Nivellierungsfaktor (global) von 0, abweichender Nivellierungsfaktor oral von 1,7

3. (Optional) Um die Trimline nur aus Richtung der Zahnzwischenräume (und nicht aus Richtung des Zahnfleischs) zu nivellieren, aktivieren Sie die Option Trimline nur aus Richtung der Zahnzwischenräume nivellieren.

4. Um für die hinteren Molaren einen abweichenden Abstand der Trimline vom Zahnfleischsaum zu definieren, aktivieren Sie die Option Abweichender Abstand der Trimline an den hinteren Molaren. Legen Sie den Parameter fest.

   Regel: Je niedriger der Wert, desto näher liegt die Trimline an den Molaren.



Beispiel: Abstand (global) von 2 mm, abweichender Abstand von 0,5 mm



Beispiel: Abstand (global) von 2 mm, abweichender Abstand deaktiviert

5. Passen Sie die zuvor beschriebenen Parameter schrittweise an, bis Sie mit der angezeigten Trimline zufrieden sind. Warten Sie jeweils die vollständige Berechnung des Zahnbogenmodells ab.

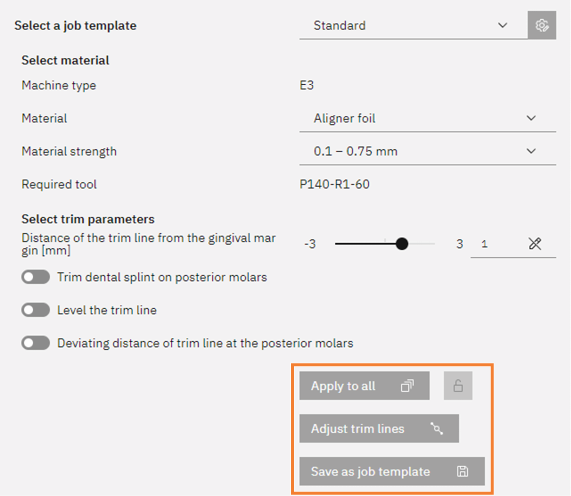

6. Wenn die festgelegten Parameter auf viele Ihrer typischen Aufträge zutreffen, wählen Sie Als Auftragsvorlage speichern.

7. Falls notwendig, bearbeiten Sie die Trimline manuell mit dem Trimline-Editor.

    (Optional) Trimline manuell bearbeiten

   Wichtig: Sobald Sie weitere Bearbeitungsparameter des Auftrags ändern, wird die Berechnung betroffener Zahnbogenmodelle aktualisiert und vorherige Anpassungen der Trimline werden zurückgesetzt.

Weitere Einstellungen wählen

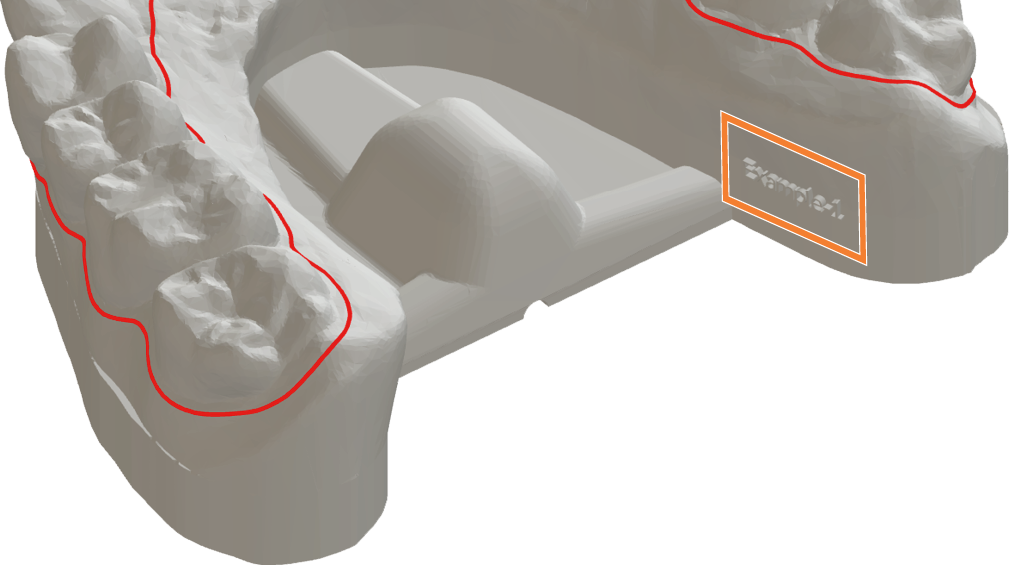

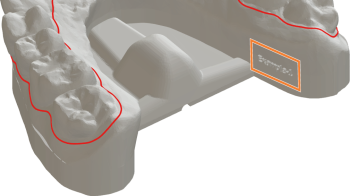

Zahnbogenmodell mit Dateiname beschriften

Mit dieser Option können Sie die Beschriftung des Zahnbogenmodells auf Basis des Dateinamens aktivieren. Die maximale Länge der Beschriftung ist 16 Zeichen.

trimcam berechnet automatisch eine geeignete Position für die Beschriftung. Der Text wird in der 3D-Anzeige dargestellt.

1. Aktivieren Sie die Option Zahnbogenmodell mit Dateiname beschriften.

2. Für eine vertiefte Beschriftung, aktivieren Sie die Option Vertiefte Beschriftung. Andernfalls wird die Beschriftung erhaben ausgeführt.

3. Legen Sie die Schriftgröße für die Beschriftung fest.

4. Bei Bedarf, legen Sie einen zusätzlichen Text fest:

   1. Geben Sie den Text in das Textfeld ein und wählen Sie die Position, vor oder nach dem Dateinamen.

   2. Prüfen Sie die Vorschau und passen Sie den Text gegebenenfalls an.

   3. Um den in der Vorschau angezeigten Text zu übernehmen, wählen Sie dieses Symbol .

   • Der zusätzliche Text wird für alle Zahnbogenmodelle übernommen.

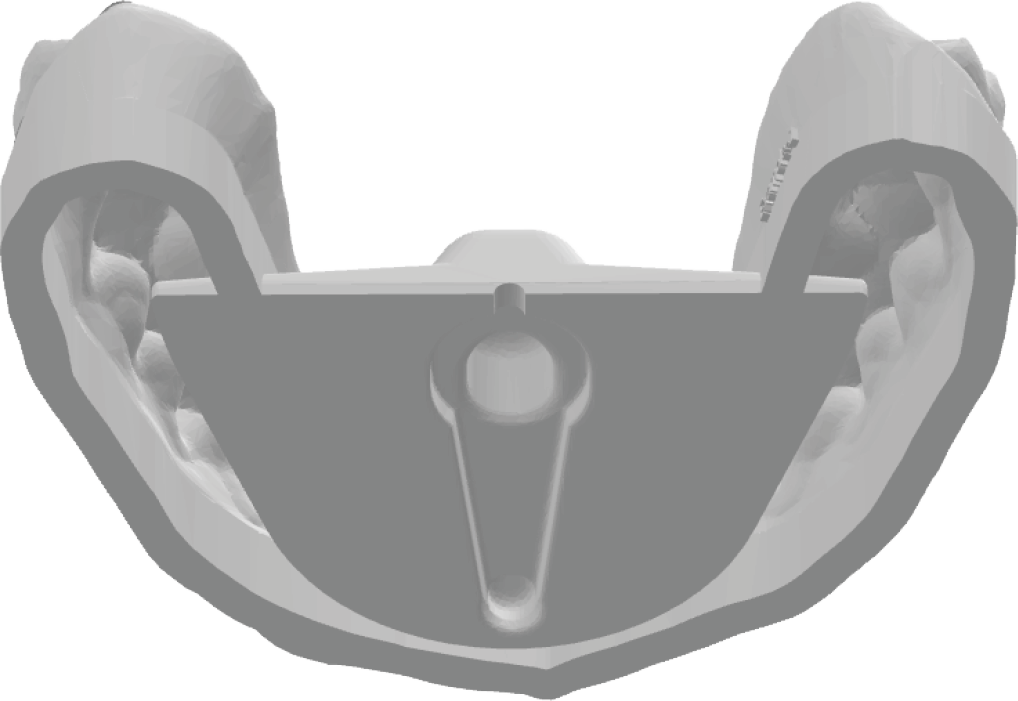

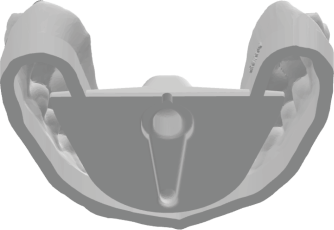

Zahnbogenmodell als Hohlkörper drucken

Mit dieser Option können Sie das Zahnbogenmodell für einen 3D-Druck als Hohlkörper vorbereiten, mit oder ohne Stützstruktur. So können Sie Materialkosten sparen und die Bearbeitung in Ihrer 3D-Druck-Software beschleunigen.

1. Aktivieren Sie die Option Zahnbogenmodell als Hohlkörper drucken.

2. Bestimmen Sie die Dicke der Außenwand mit dem Parameter Wandstärke [mm].

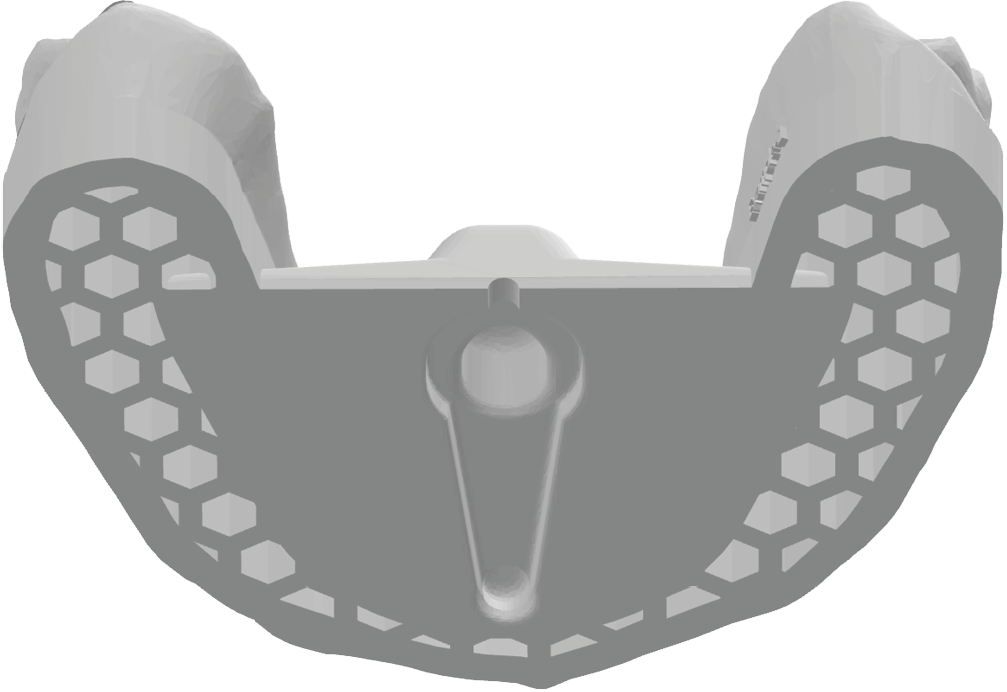

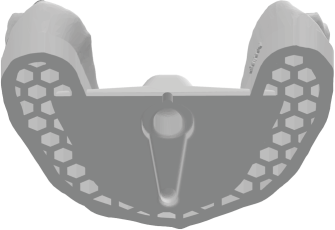

3. Um eine wabenförmige Stützstruktur zu ergänzen, aktivieren Sie die Option Stützstruktur anpassen.

   Bei Bedarf, legen Sie Kantenlänge, Abstand und Tiefe der Waben fest.

Schritt 6: (Optional) Trimline manuell bearbeiten

1. Legen Sie alle Bearbeitungsparameter des Auftrags fest und warten Sie, bis die Berechnung des gewählten Zahnbogenmodells abgeschlossen ist.

   Wichtig: Sobald Sie weitere Bearbeitungsparameter des Auftrags ändern, wird die Berechnung betroffener Zahnbogenmodelle aktualisiert und vorherige Anpassungen der Trimline werden zurückgesetzt.

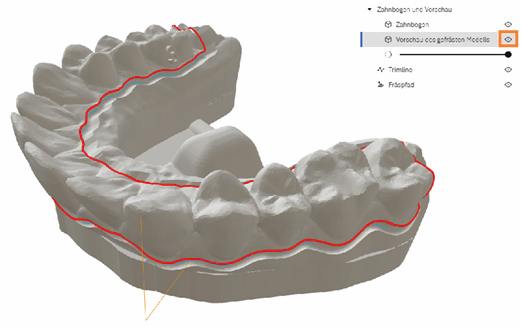

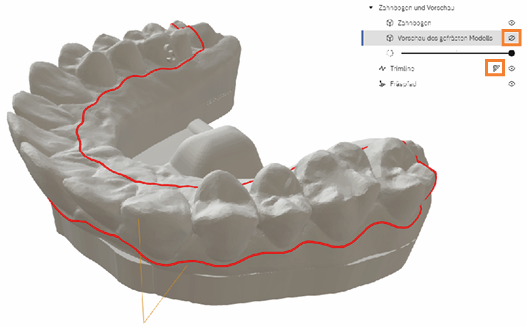

2. Blenden Sie die Vorschau des gefrästen Modells in der 3D-Anzeige aus. Andernfalls ist der Trimline-Editor nicht verfügbar.









3. Öffnen Sie den Trimline-Editor, indem Sie in der 3D-Anzeige wählen.

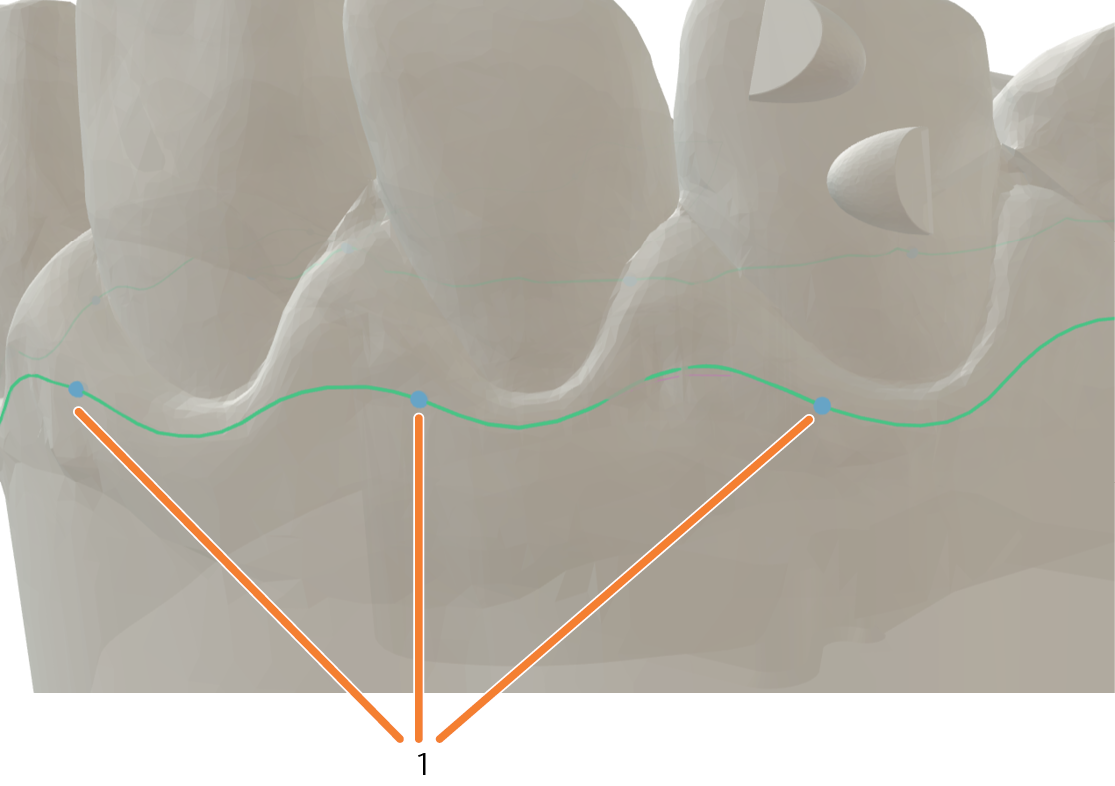

• Die Kontrollpunkte werden angezeigt.





1. Kontrollpunkte

4. Geben Sie den gewünschten Abstand zwischen den Kontrollpunkten an.

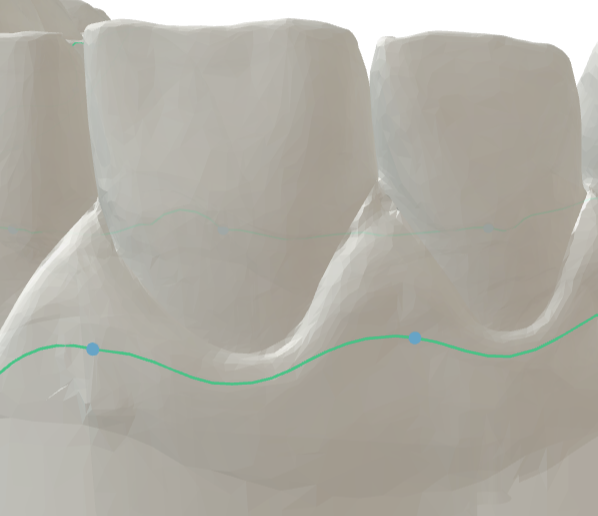

   Beispiel: Abstand zwischen den Kontrollpunkten von 8



   Beispiel: Abstand zwischen den Kontrollpunkten von 2

   Je geringer der Abstand zwischen den Kontrollpunkten, desto leichter ist die Handhabung.

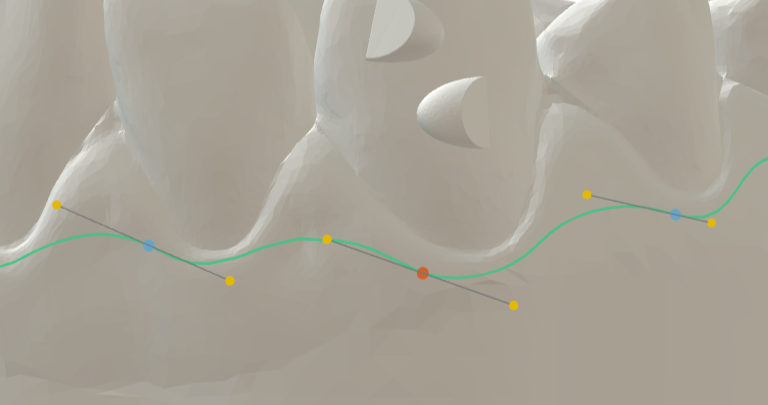

5. Sie verändern die Trimline mithilfe von Grifflinien an den Kontrollpunkten. Um die Grifflinien anzuzeigen, wählen Sie einen Kontrollpunkt.





6. Bearbeiten Sie die Trimline mit den Kontrollpunkten und Grifflinien:

   • Je länger die Grifflinie, desto runder die Kurve.

   • Die Ausrichtung der Grifflinien, bestimmt die Steigung der Kurve.

   • Verwenden Sie die folgenden Tasten:

     Kontrollpunkte
     	Linksklick + Ziehen Verschieben Sie einen Kontrollpunkt.
     	Strg + Linksklick Setzen Sie einen neuen Kontrollpunkt.
     	Entf Löschen Sie den ausgewählten Kontrollpunkt.
     	Umschalt + Ziehen Glätten Sie die Kurve.
     	Mouse-over + Scrollen Skalieren Sie die Grifflinien.
     Grifflinien
     	Linksklick Bewegen Sie die Grifflinien.
     	Umschalt + Ziehen Skalieren Sie die Grifflinien symmetrisch.
     	Strg + Ziehen Bewegen Sie die Grifflinien, ohne die Steigung zu verändern.

7. Falls notwendig:

   • Machen Sie die letzte Änderung rückgängig, indem Sie wählen.

   • Setzen Sie die Trimline zurück, indem Sie wählen.

8. Wenn Sie mit dem Ergebnis zufrieden sind, wählen Sie Anwenden.

9. Falls Sie Ihre Änderungen verwerfen möchten, wählen Sie Abbrechen

Schritt 7: (Optional) Auftragsvorlagen verwalten

1. Stellen Sie alle Parameter für ein Zahnbogenmodell wie gewünscht ein.

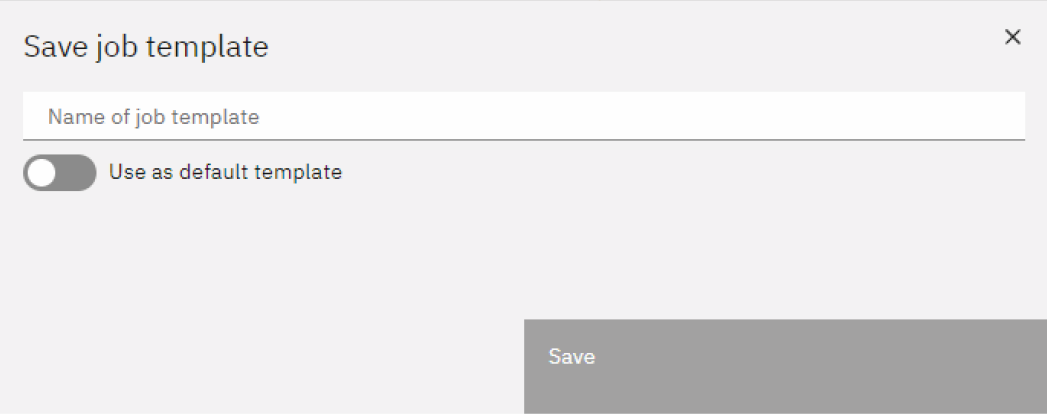

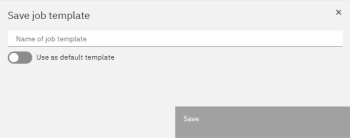

2. Wählen Sie Als Auftragsvorlage speichern.

• Ein Dialogfenster öffnet sich.





3. Benennen Sie die Auftragsvorlage über das Eingabefeld Name der Auftragsvorlage.

4. Legen Sie fest, ob Sie die Auftragsvorlage als Standard verwenden möchten.

   Sie können die Standardvorlage für neue Aufträge auch nachträglich in den Einstellungen von trimcam ändern.

5. Wählen Sie Speichern.

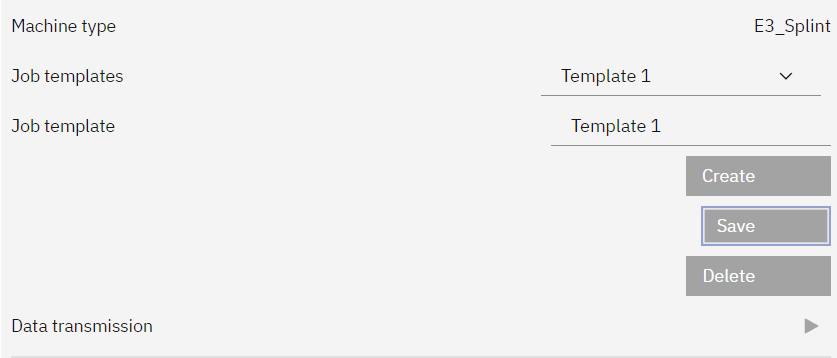

6. Um Auftragsvorlagen zu verwalten, wählen Sie das Symbol neben der Liste der Auftragsvorlagen.

   • trimcam öffnet das Fenster, in dem Sie die Auftragsvorlagen verwalten.



   1. Auftragsvorlage importieren

   2. Auftragsvorlagen anzeigen und auswählen

   3. Gewählte Auftragsvorlage löschen

   4. Gewählte Auftragsvorlage exportieren

   5. Gewählte Auftragsvorlage mit dem Inhalt des Textfelds umbenennen

7. Wenn Sie die gewünschten Änderungen vorgenommen haben, wählen Sie Schließen.

Schritt 8: (Optional) Auftrag auf einen anderen Rechner übertragen

Sie können in trimcam Aufträge exportieren und diese auf einem anderen Rechner mit trimcam importieren.

1. Um den aktuell geöffneten Auftrag zu exportieren, wählen Sie das Symbol im Informationsbereich.

   trimcam öffnet ein Fenster, um den Auftrag als MADF-Datei zu speichern.

2. Geben Sie den gewünschten Dateispeicherort ein.

3. Übertragen Sie die Datei an den gewünschten Rechner.

4. Wählen Sie dort auf der Startseite von trimcam Importieren.

Schritt 9: Daten an dentalcnc übertragen

Wenn Sie ein Zahnbogenmodell vollständig eingestellt haben und die Berechnung abgeschlossen ist, können Sie das Modell exportieren.

• Um das ausgewählte Zahnbogenmodel zu exportieren, wählen Sie Exportieren.

• Um alle Zahnbogenmodelle des Auftrags zu exportieren, wählen Sie Alle exportieren.

• Das Folgende geschieht:

1. Die Zahnbogenmodelle werden in der Auftragsliste von dentalcnc angezeigt.

2. Die STL-Dateien für den 3D-Druck werden im entsprechenden Ausgabeverzeichnis gespeichert.
