Gilt für: E5

Technische Daten

Abmessungen (B/T/H)

	Einheit	Wert
Grundfläche (ca.)	mm in	387 x 370 15,2 x 14,6
Gehäuse vollständig geschlossen (ca.)	mm in	472 x 484 x 734 18,6 x 19,1 x 28,9
Mindestplatzbedarf für den Betrieb (ca.)	mm in	680 x 760 x 780 26,8 x 25,2 x 30,7

Einheit

Wert

Grundfläche (ca.)

387 x 370

15,2 x 14,6

Gehäuse vollständig geschlossen (ca.)

472 x 484 x 734

18,6 x 19,1 x 28,9

Mindestplatzbedarf für den Betrieb (ca.)

680 x 760 x 780

26,8 x 25,2 x 30,7

Basissystem

	Einheit	Wert
Gewicht (ca.)	kg lbs	47 104
Achsen – Drehachse A		5 360° / ± 35°
Überspannungskategorie (IEC 60664-1)		II

Einheit

Wert

Gewicht (ca.)

lbs

104

Achsen

– Drehachse A

360° / ± 35°

Überspannungskategorie (IEC 60664-1)

Externe Absauganlage

	Einheit	Wert
Mindestabsaugleistung	l/min cfm	2.500 (bei 220 hPa) 88,3 (bei 3,2 psi)
Absauggerät		Ausgelegt für den gewerblichen Einsatz im Dentalbereich Ausgestattet mit einem Filter der Filterklasse M

Einheit

Wert

Mindestabsaugleistung

l/min

cfm

2.500 (bei 220 hPa)

88,3 (bei 3,2 psi)

Absauggerät

Ausgelegt für den gewerblichen Einsatz im Dentalbereich

Ausgestattet mit einem Filter der Filterklasse M

Umgebungsbedingungen

	Einheit	Wert
Relative Luftfeuchtigkeit		80%, nicht kondensierend
Umgebungstemperatur für Lagerung/Transport	°C °F	‑20 – 60 -4 – 140
Umgebungstemperatur für den Betrieb	°C °F	10 – 35 50 – 95
Standorttyp		Innenräume
Maximale Höhe über dem mittleren Meeresspiegel	m ft	2000 6561
Umgebungsluft (IEC 60664-1)		Staubfrei, Verschmutzungsgrad 2
Elektromagnetische Abstrahlung (IEC 61326-1)		Wohn-, Geschäfts- und Gewerbebereiche
Elektromagnetische Störeinstrahlung (IEC 61326-1)		Industrielle Umgebung

Spindel

	Einheit	Wert
Modell		SFE 300E (synchron)
Maximale Drehzahl	U/min	60.000
Nennleistung bei Dauerbelastung (S1)	W	300
Nennleistung bei ununterbrochenem periodischem Betrieb (S6)	W	400
Maximale Abgabeleistung (Pmax)	W	800
Durchmesser Spannzange	mm	3

Werkzeuge

	Einheit	Wert
Maximale Anzahl der Werkzeuge im Magazin		17
Maximale Werkzeuglänge	mm	40

Standardrohlingshalter

	Einheit	Wert
Min. / max. Rondendurchmesser	mm	98,5 / 98,8
Maximale Rondenhöhe	mm	40
Min. / max. Höhe des Rondenrands	mm	9,8 / 10,5
Maximale Blockabmessung (L/D/H)	mm	40 x 20 x 20 (erfordert Blockhalter)

Schallemission

Betriebszustand	Einheit	Wert
Bearbeitung – Schalldruckpegel – Schallleistungspegel	dB(A) dB(A)	80,73 88,50
Alle anderen Betriebszustände	dB(A)	71,60

Betriebszustand

Einheit

Wert

Bearbeitung

– Schalldruckpegel

– Schallleistungspegel

dB(A)

80,73

88,50

Alle anderen Betriebszustände

dB(A)

71,60

Messbedingung	Wert
Bearbeitetes Material	Composite (VITA CAD-Temp-Block)
Zustand des Werkzeugs	verschlissen
Gemessener Wert	Schalldruckpegel (Entfernung: 1 m)
Messung nach	ISO 3746, Genauigkeitsklasse 3

Anschlüsse

	Einheit	Wert
Stromanschluss (und maximale Leistungsaufnahme in Watt)	V AC Hz W	100 – 240 50/60 500 Glassicherung T6,3A L250V
Netzwerkanschluss – Geschwindigkeit		RJ-45 10BASE/100BASE-TX/1000BASE-T (automatische Erkennung)
USB-Anschluss		2 x 2.0 A 1 x 2.0 B
Datenport für unterstütztes Absauggerät oder Schalteinheit		Ja

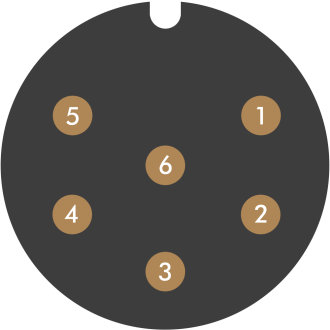

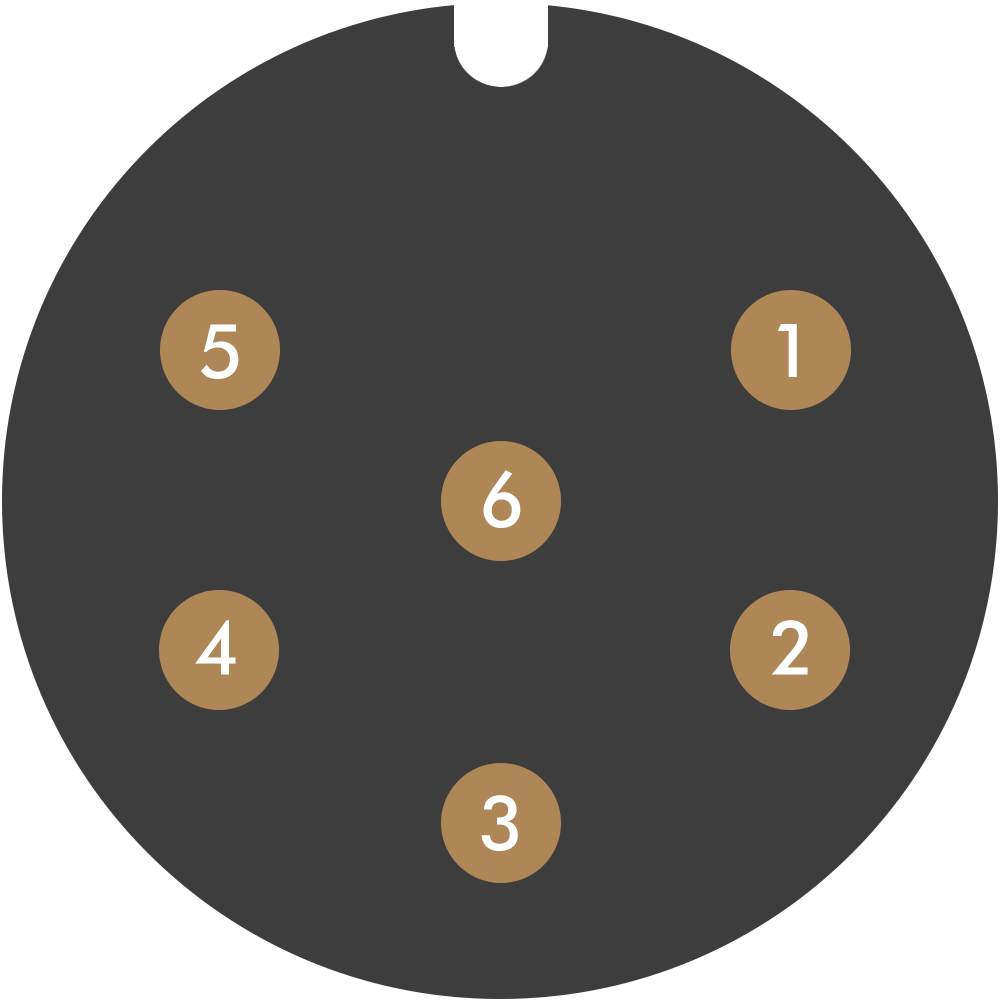

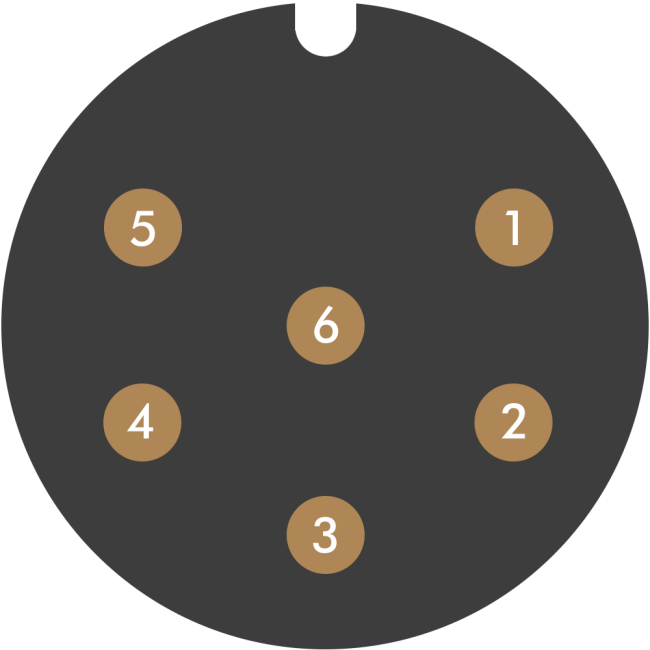

Pinbelegung des Datenports für das Absauggerät

+ 24 V, geschaltet, Ausgang 1
+ 24 V, geschaltet, Ausgang 2 (nicht verwendet)
+ 24 V, kontinuierlich
Rücksignaleingang, Ausgang 2 (nicht verwendet)
Rücksignaleingang, Ausgang 1 (nicht verwendet)
Erdung (PE)
