Gilt für: E3

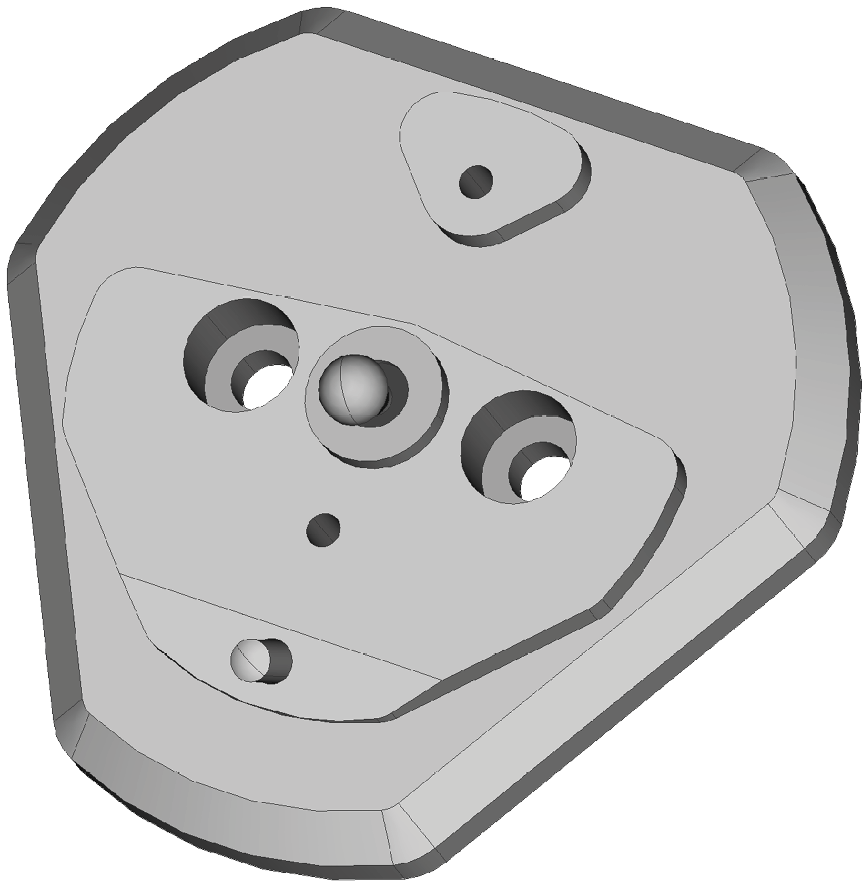

Rohlingshalter austauschen

Schauen Sie sich das Video an

YouTube-Video – Beim Anzeigen dieses Videos werden persönliche Daten an YouTube, LLC, USA gesendet. Datenschutzerklärung

  1. Halten Sie bereit:

    • 1 x Ersatzrohlingshalter



    • 2 x Zylinderschraube (M4 x 10, TX20)

    • 2 x Zahnscheibe

    • 2 x Abdeckkappe (M4)

    • 1 x Winkelschraubendreher TX20

    • 1 x Schlitzschraubendreher 2,5 mm (ca.)

    • 1 x Feuchtes Tuch

  2. Öffnen Sie die Arbeitsraumtür.

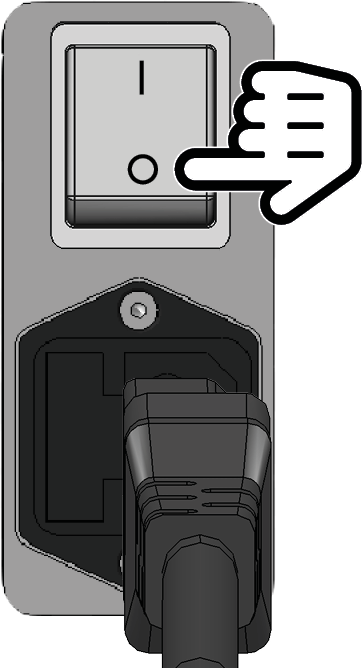

  3. Schalten Sie die Maschine am Hauptschalter aus.



  4. Trennen Sie die Maschine von allen Leitungen.

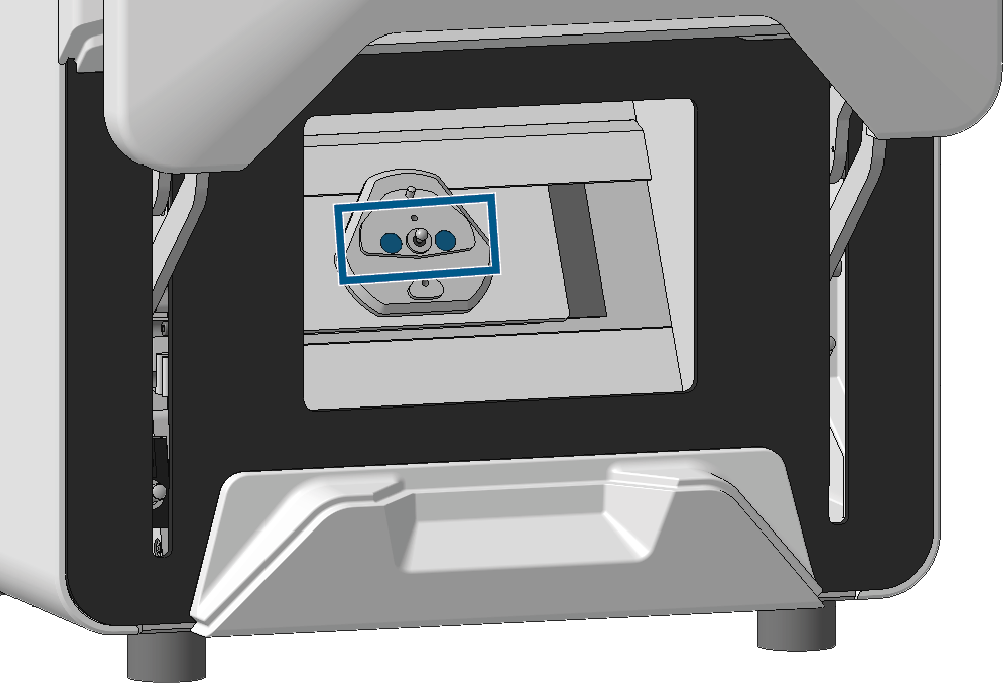

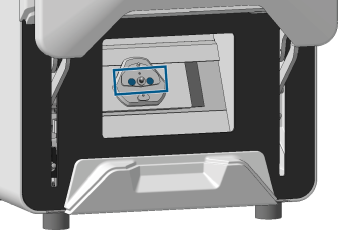

  5. Stechen Sie mit dem Schlitzschraubendreher in die Abdeckkappen (blau markiert) und hebeln Sie sie von den Schrauben.

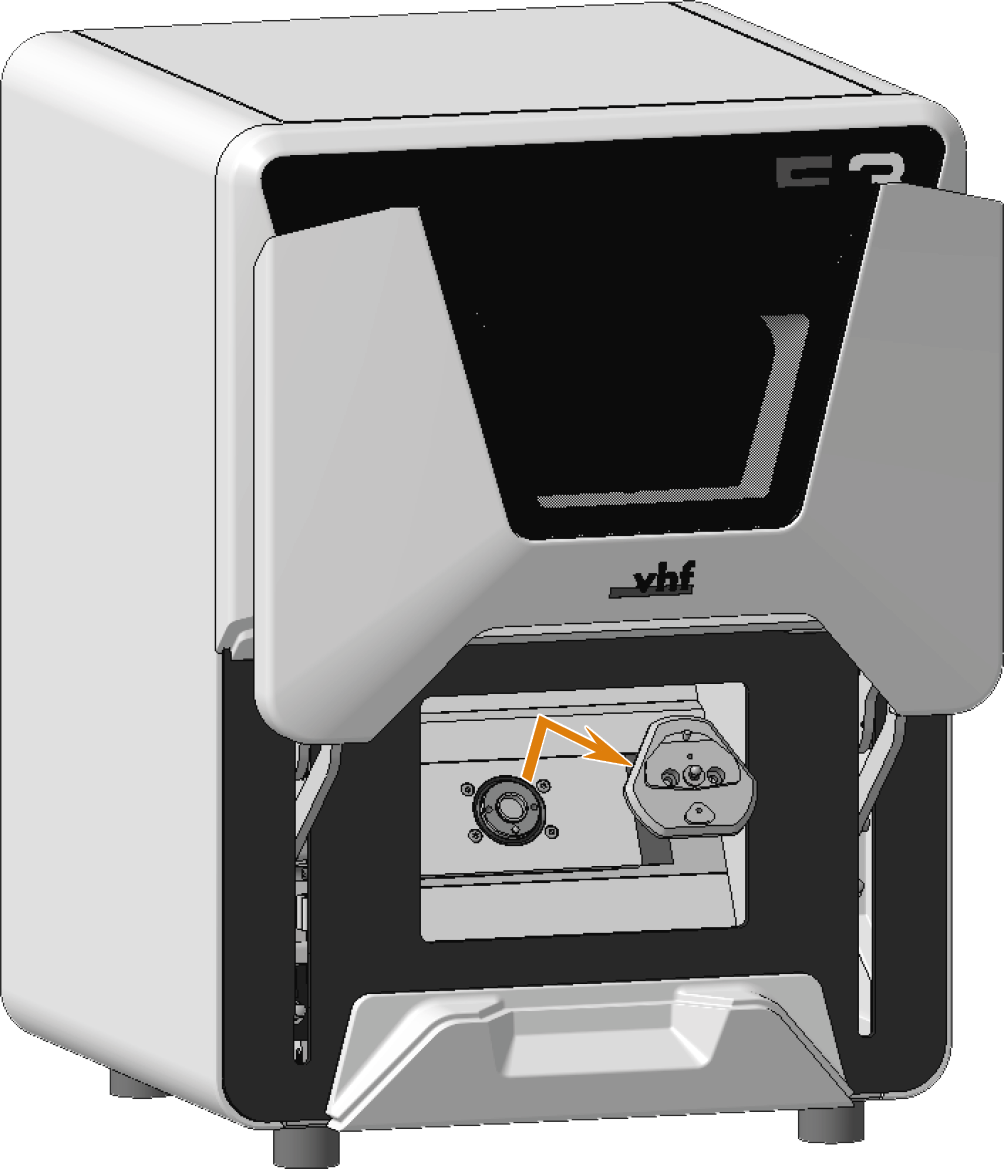

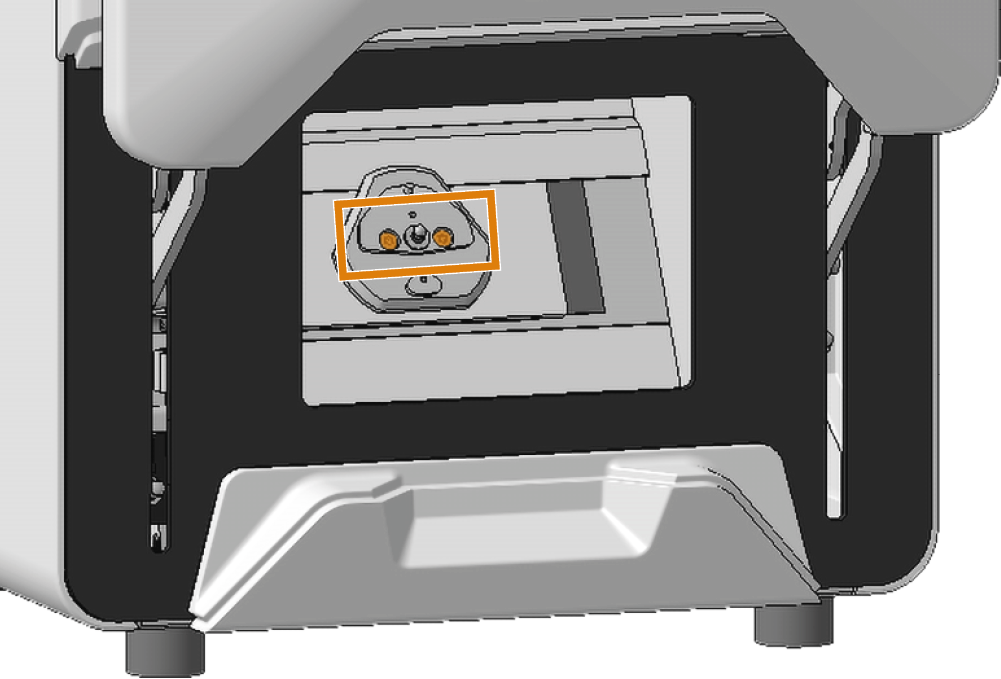

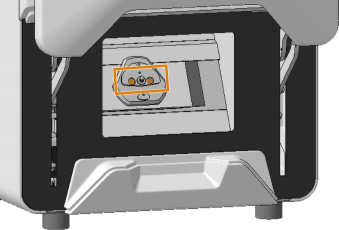

  6. Schrauben Sie die Schrauben (orange markiert) heraus und entfernen Sie den Rohlingshalter aus der Maschine.

    7.





  7. Reinigen Sie die Aufnahme des Rohlingshalters mit dem feuchten Tuch.

  8. Nehmen Sie den Ersatzrohlingshalter zur Hand.

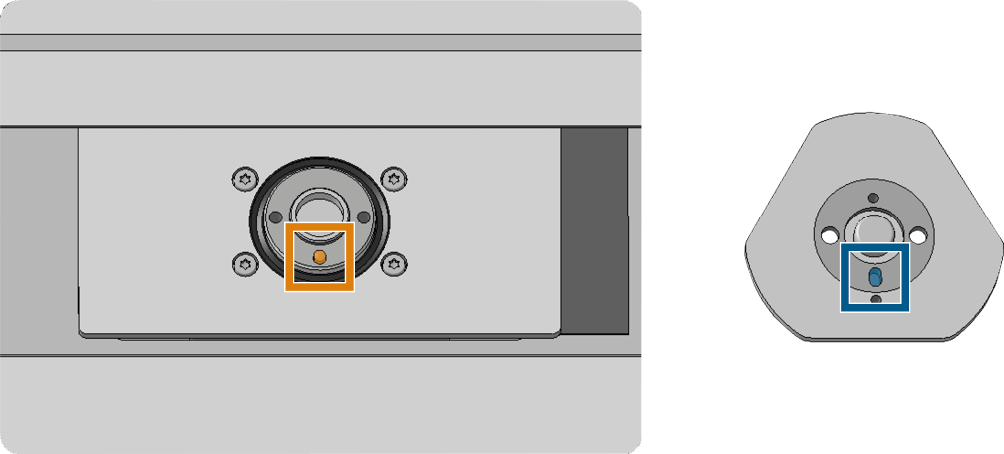

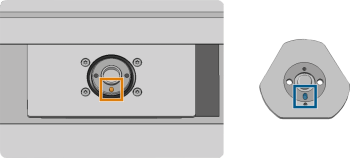

  9. Richten Sie die Aussparung (blau markiert) in der Unterseite des Rohlingshalters am Positionierstift (orange markiert) in der Maschine aus und platzieren Sie den Rohlingshalter.

    10.



  10. Bestücken Sie die Schrauben des Ersatzteils mit den Zahnscheiben.

  11. Schrauben Sie den Rohlingshalter mit den 2 Schrauben (orange markiert) fest.

  12. Drücken Sie die beiden Abdeckkappen (blau markiert) auf die Schraubenköpfe.

    13.



  13. Fräsen Sie einen Prüfkörper und kalibrieren Sie bei Bedarf die Maschine.

    Achsen kalibrieren
